问个有弧度的异形PAD 怎么建。

用线画外形，形成闭合框，然后用compose shape转成shape。
不知道这是不是你想要的答案?

实在不行用autocad画好dxf导入再转shape吧

这种肯定要先建Shape的

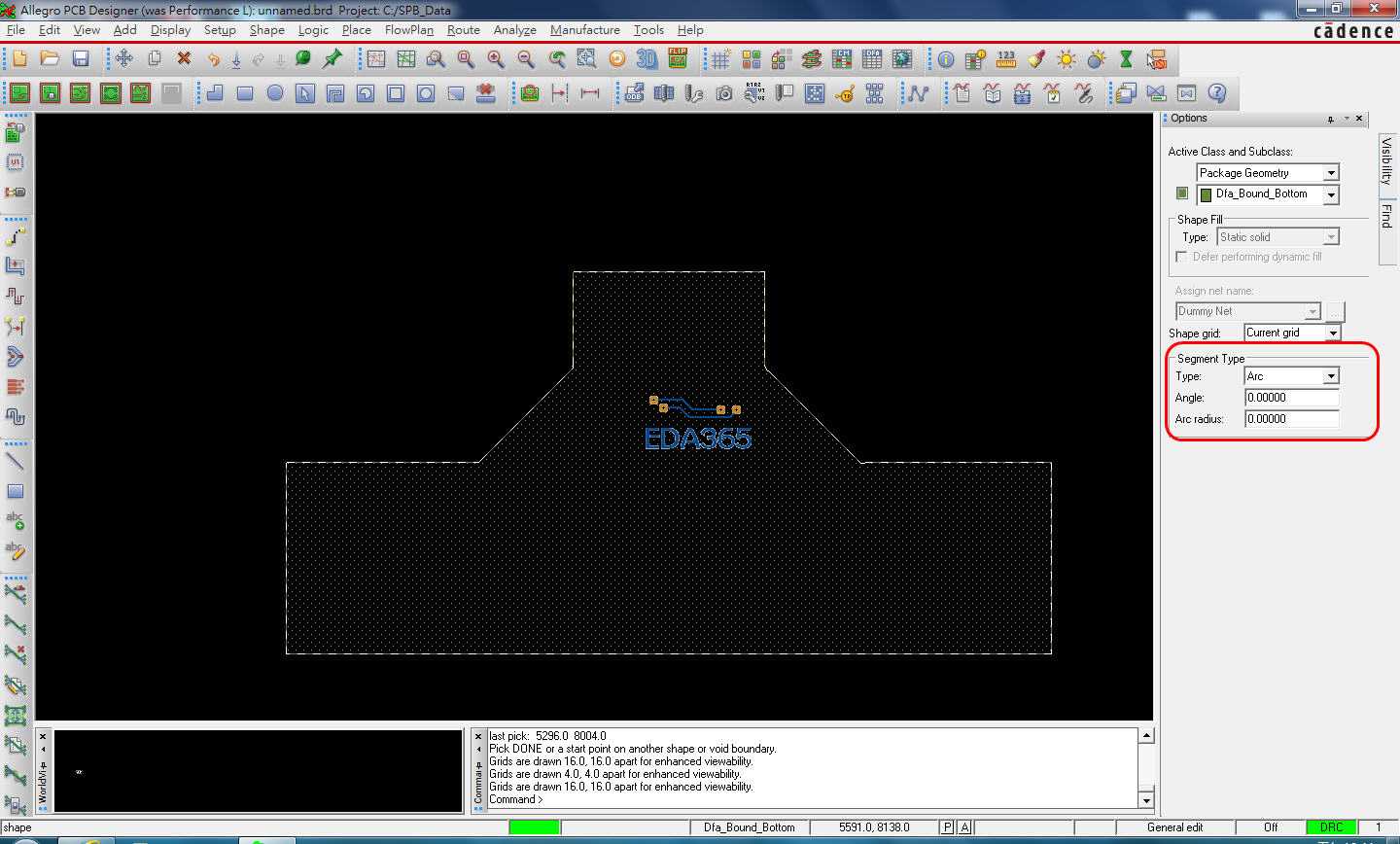

先建一般的 Shape , 然後再用 Edit Boundary 去修正即可

异形焊盘 用shape

5楼正解

感谢~，我一般都是这样去建的，就有弧度的时候拉不准，看有没有更好的方法。 。

那應該不會才是 , 重點是 grids 要訂的比較小一點
