画板时，除了电和地，其它地方都有飞线，但是电和地没有显示飞线并且电和地的焊盘上都有个方框，如果走线，方框会跟着移动。
如何去掉方框显示飞线?
在assign DC Net中去掉设置的电源网络电压值
这个是在哪个菜单下找?
我是在edit——net properties 后 有个表 里面有一个电压值，你说的是这个吧?我去掉后可以显示飞线了：）谢啦。
想问下 这个是什么愿意造成的，之前我没设置过net properties下的电压值。以前画板也没遇到过。
可能是从原理图带过去的吧，这个值对PCB仿真是必要的
你用的是15.X版本 还是16.X版本?

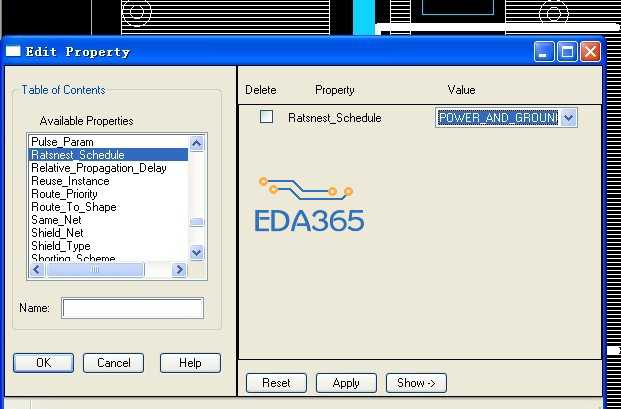

里面勾选 就可以显示飞线啦
学习了一招
mark
学习了
15.7版本
谢啦：）
哦，我看到有人给你解释了，8# 是正确的。在15.5版本里也有人会用选中No_Rat来设置的。
又学到一招了，感谢楼分享
