求助各位前辈，

时间：10-02 整理：3721RD 点击：

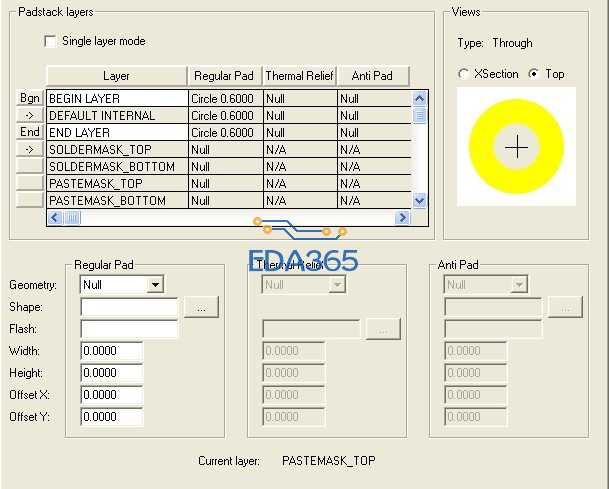

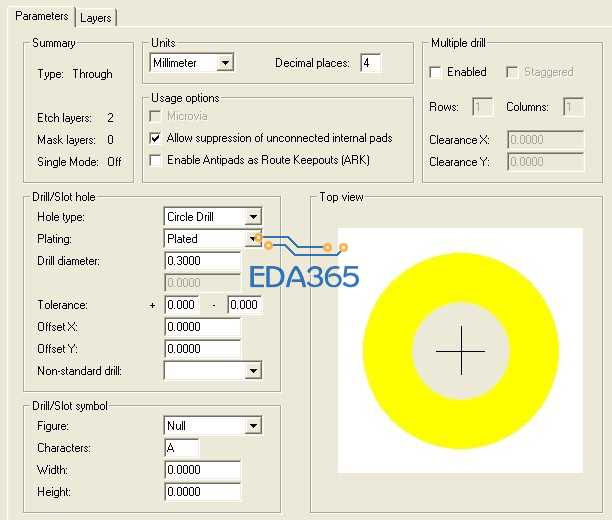

本人刚学ALLEGRO，在制作VIA的过程碰到了麻烦，在PAD_DESIGNER里我设置如图1,2所示；但在PCB里面调用我刚做的VIA显示却如图三所示，好像没有显示外盘一样?

1

2
