allegro 16.5里过孔显示新问题
时间:10-02
整理:3721RD
点击:
原16.3里还好好,

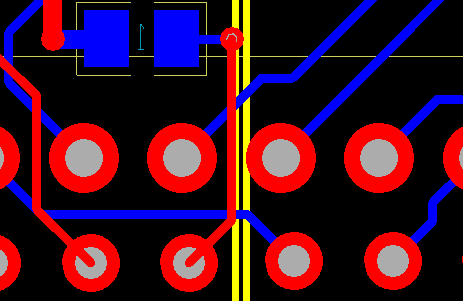

这图是原来QQ聊天时截的...所以不大清楚.
重装系统后,装了个16.5过孔显示成这样了
.
尤其走线那,快看不出是过孔,不太明显,相当的不舒服....
还没用16.5的飘过
