Allegro16.3 加载网表不成功
时间：10-02
整理：3721RD
点击：
小弟刚学allegro，看周润景的书上也没详细讲这块，我的orcad网表输出正常，可是在导进Allegro时出现下面的信息：
(---------------------------------------------------------------------)
( )
( Allegro Netrev Import Logic )
( )
( Drawing : IRIS900.brd )
( Software Version : 16.3S046 )
( Date/Time : Tue May 15 16:48:08 2012 )
( )
(---------------------------------------------------------------------)
------ Directives ------
RIPUP_ETCH FALSE;
RIPUP_SYMBOLS ALWAYS;
Missing symbol has error FALSE;
SCHEMATIC_DIRECTORY 'D:/Project/IM53/PCB board';
BOARD_DIRECTORY '';
OLD_BOARD_NAME 'D:/Project/IM53/PCB board/IRIS900.brd';
NEW_BOARD_NAME 'D:/Project/IM53/PCB board/IRIS900.brd';
CmdLine: netrev -$ -i D:/Project/IM53/PCB board -y 1 -z D:/Project/IM53/PCB board/#Taaaahg04320.tmp
------ Preparing to read pst files ------
#1 ERROR(24) File not found
Packager files not found
#2 ERROR(102) Run stopped because errors were detected
netrev run on May 15 16:48:08 2012
COMPILE 'logic'
CHECK_PIN_NAMES OFF
CROSS_REFERENCE OFF
FEEDBACK OFF
INCREMENTAL OFF
INTERFACE_TYPE PHYSICAL
MAX_ERRORS 500
MERGE_MINIMUM 5
NET_NAME_CHARS '#%&()*+-./:=>?@[]^_`|'
NET_NAME_LENGTH 24
OVERSIGHTS ON
REPLACE_CHECK OFF
SINGLE_NODE_NETS ON
SPLIT_MINIMUM 0
SUPPRESS 20
WARNINGS ON
2 errors detected
No oversight detected
No warning detected
cpu time 0:01:10
elapsed time 0:00:00
Allegro导入的网表是pstchip.dat，pstxnet.dat，pstxprt.dat

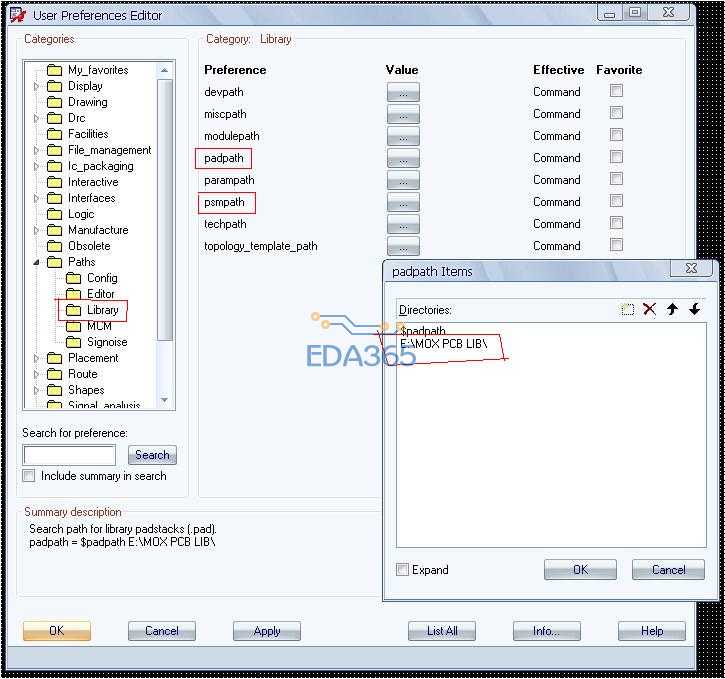

我在Setup-User Preference Editor-Paths-Library下已经把psmpath和padpath设置好了，而且我检查封装库了，不少，怎么还提示找不到package呢?
另外，小弟还想了解下导第三方网表时device file是怎么做的?Allegro能自动生成吗?或者有什么方法导网表不要device 文件
请高手不吝赐教，小弟在此拜谢！
大侠帮我看看啊，看我的设置有没有问题，谢谢了
(---------------------------------------------------------------------)
( )
( Allegro Netrev Import Logic )
( )
( Drawing : IRIS900.brd )
( Software Version : 16.3S046 )
( Date/Time : Tue May 15 16:48:08 2012 )
( )
(---------------------------------------------------------------------)
------ Directives ------
RIPUP_ETCH FALSE;
RIPUP_SYMBOLS ALWAYS;
Missing symbol has error FALSE;
SCHEMATIC_DIRECTORY 'D:/Project/IM53/PCB board';
BOARD_DIRECTORY '';
OLD_BOARD_NAME 'D:/Project/IM53/PCB board/IRIS900.brd';
NEW_BOARD_NAME 'D:/Project/IM53/PCB board/IRIS900.brd';
CmdLine: netrev -$ -i D:/Project/IM53/PCB board -y 1 -z D:/Project/IM53/PCB board/#Taaaahg04320.tmp
------ Preparing to read pst files ------
#1 ERROR(24) File not found
Packager files not found
#2 ERROR(102) Run stopped because errors were detected
netrev run on May 15 16:48:08 2012
COMPILE 'logic'
CHECK_PIN_NAMES OFF
CROSS_REFERENCE OFF
FEEDBACK OFF
INCREMENTAL OFF
INTERFACE_TYPE PHYSICAL
MAX_ERRORS 500
MERGE_MINIMUM 5
NET_NAME_CHARS '#%&()*+-./:=>?@[]^_`|'
NET_NAME_LENGTH 24
OVERSIGHTS ON
REPLACE_CHECK OFF
SINGLE_NODE_NETS ON
SPLIT_MINIMUM 0
SUPPRESS 20
WARNINGS ON
2 errors detected
No oversight detected
No warning detected
cpu time 0:01:10
elapsed time 0:00:00
Allegro导入的网表是pstchip.dat，pstxnet.dat，pstxprt.dat
我在Setup-User Preference Editor-Paths-Library下已经把psmpath和padpath设置好了，而且我检查封装库了，不少，怎么还提示找不到package呢?
另外，小弟还想了解下导第三方网表时device file是怎么做的?Allegro能自动生成吗?或者有什么方法导网表不要device 文件
请高手不吝赐教，小弟在此拜谢！
感覺orcad footprint和
你的psm path的所有封裝dra名稱沒對到
譬如R1
footprint-->0603
那麼你的path中的檔案至少要有
0603.dra 和 0603.psm

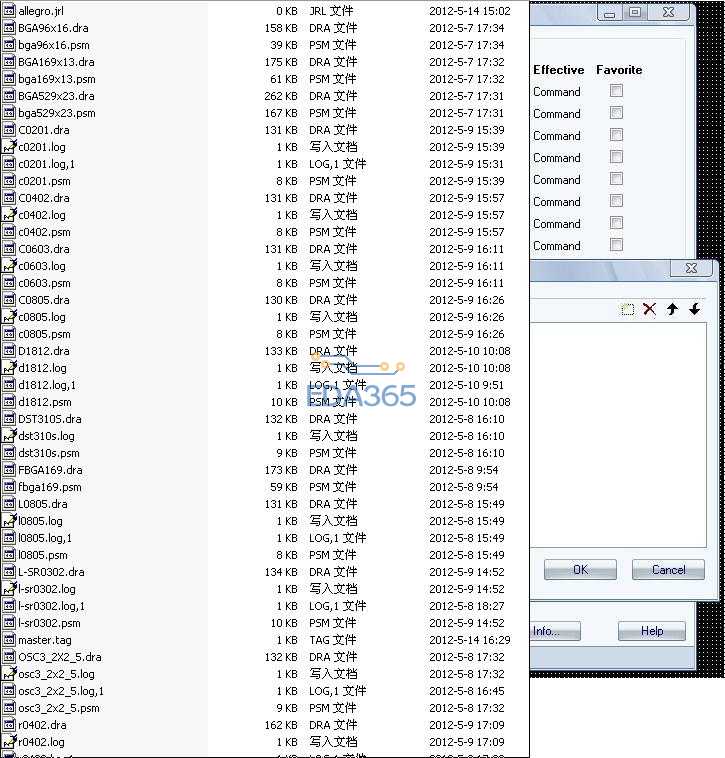

所有封装的.dra文件和.psm文件都有的，应该不是这个问题，感觉是哪里没有设置对
从log上看应该是2楼说的问题
但是小编又肯定了文件都有，路径设置也没问题，俺就迷茫了。
友情帮顶了。
#1 ERROR(24) File not found Packager files not found,找出这个原因就OK
大侠帮我看看啊，看我的设置有没有问题，谢谢了
问题找到了，网表路径没设好，不过还有些封装文件没靠到指定目录下，谢谢各位！
网表导入成功，还有一个warning
#1 WARNING(SPMHNI-184): Device library warning detected.
WARNING(SPMHUT-131): Pin '1' for component 'PAD_TP_ROUND_*PAD' has no other swappable pins ... swapping ignored.
这个测试点只有一个pin脚，这样的warning会不会有什么影响?
首先确定，封装准确无误，然后把psm和path的路径设置好，最后把brd文件，网表文件，和封装文件都放在你设置好的路径文件夹中。ok
可能是你的封装库路径没设置好
网络路径在设置的时候一定要打开allegro文件夹，就是说导入的网表路径应该是是...\allegro这样才对。
很多往往设置成allegro上一级的文件夹，所以出了这个错误。
应该是网表路径没有设置好
