Text Setup 设置文件保存在哪里 ?

时间:10-02 整理:3721RD 点击:

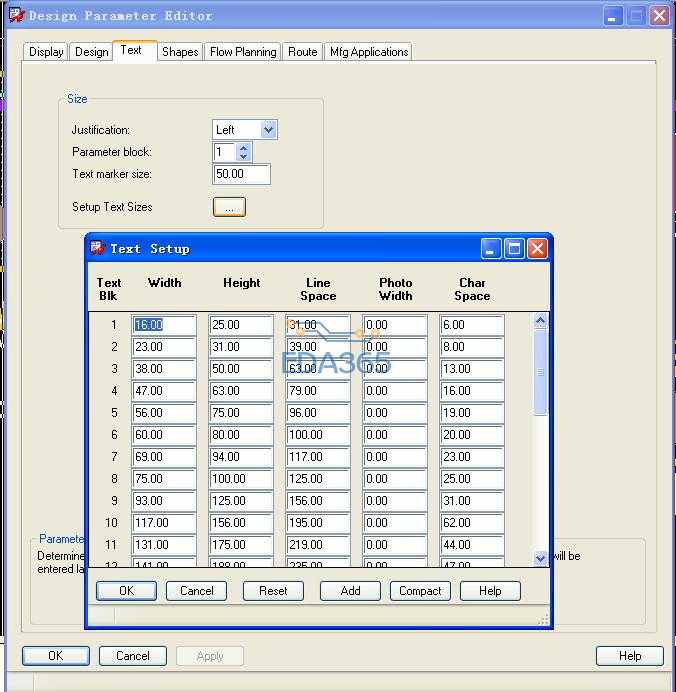

如图所示的窗口是设置板内字符大小的, 我想知道的是 这些数据是不是会保存在某个文件里?
因为每次新建项目后  字符大小都要重新设置   很是麻烦 。如果 能够直接把文件设置好一个常用的并保存,
用的时候把此设置文件覆盖替换一下。
所以   有没有高人知道这个设置文件的保存路径是怎么样的,文件名又是什么?

看样子 高手们都在睡午觉啊   有没有高手能给我解说一下呢

设置完以后可以export出来,下次用的时候再import

请问下这个界面在哪里?我怎么没找到?

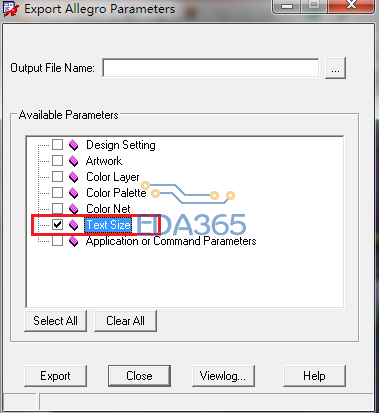

FILE-->EXPORT-->parameter.

哦,你说的是16版的,我在公司还是用15.5呢。没有找到这个功能。

我也想知道15.5版本的text setup size信息保存在哪里?谢谢!

V15.5的版本不能保存,必須通過script 或是skill來修改

text setup size信息是保存在brd文件数据库中,跟着brd文件走的。
可以录制一个script来自动定义一些常用text setup size信息,或者做一个空的PCB模版,可以事先定义包括但不限于text setup size等信息,当新项目启动时,在PCB模版的基础上进行导入。
