请教各位大侠,PCB板中层标示怎么做?

时间:10-02 整理:3721RD 点击:
如图所示的样子,就是每层都印上实铜的数字,这个需要怎么放置呢?


這個應該都是用 DXF in 進來的.

用铜字在每一层写出来就行了吧

楼上正解,但是要避让开周围一圈的铜,也就是数字1到数字12范围内的铜,表层开soldermask。

3楼正解,我的板子都是自己写的,目前还没有找到更合适的方法。

谢谢各位,参考板的这个我真不知道怎么弄出来的,弄了12个,需要几个就贴几个上去,
我还是随便找了一个层,把数字写上去了,出GERBGE还不错

第一次看到层标,这个是用来做啥的呢?能否告之?
为什么要印上实铜的数字?

每一层都要有的。否则没有意思了。

层标可以用来表示叠层关系,也可以表示板层数,做了表示比较专业,意义不大

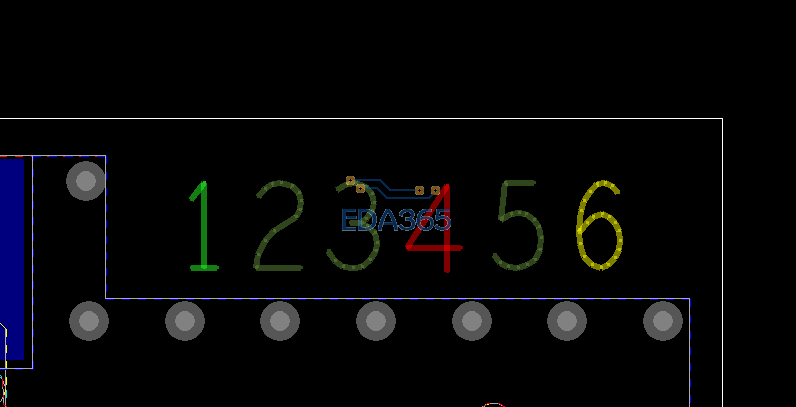

LAYOUT中的样子

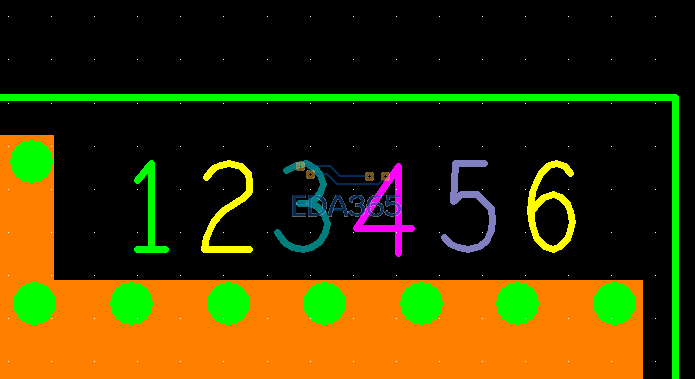

gerber中的样子
