晒刚画的6层板,两阶盲孔,欢迎拍砖

时间:10-02 整理:3721RD 点击:

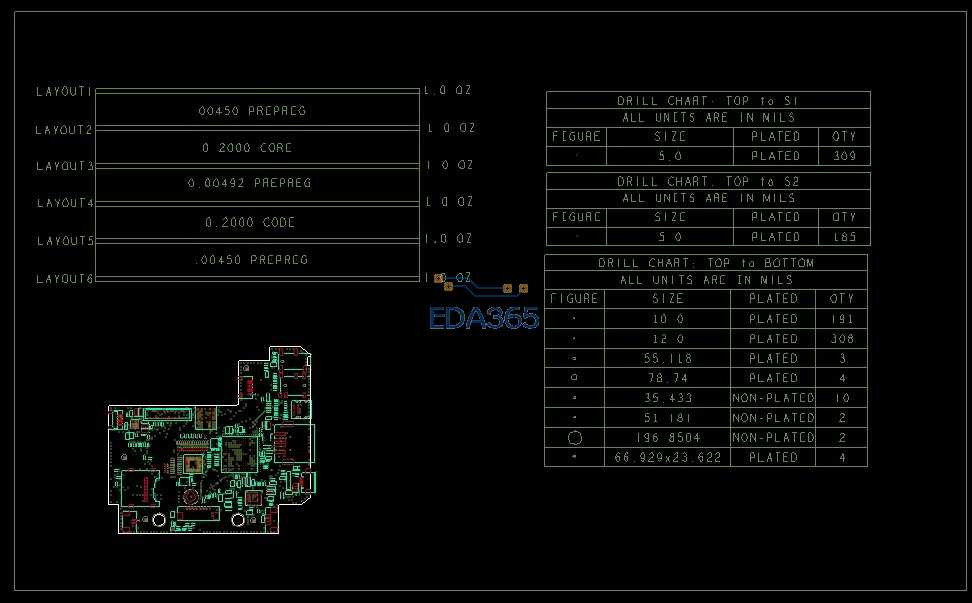

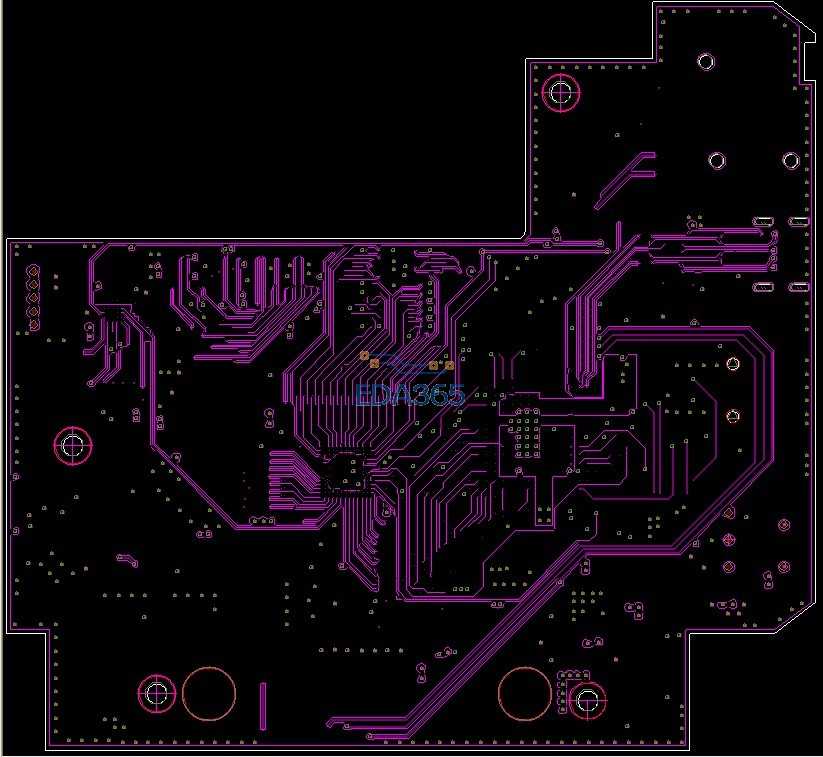

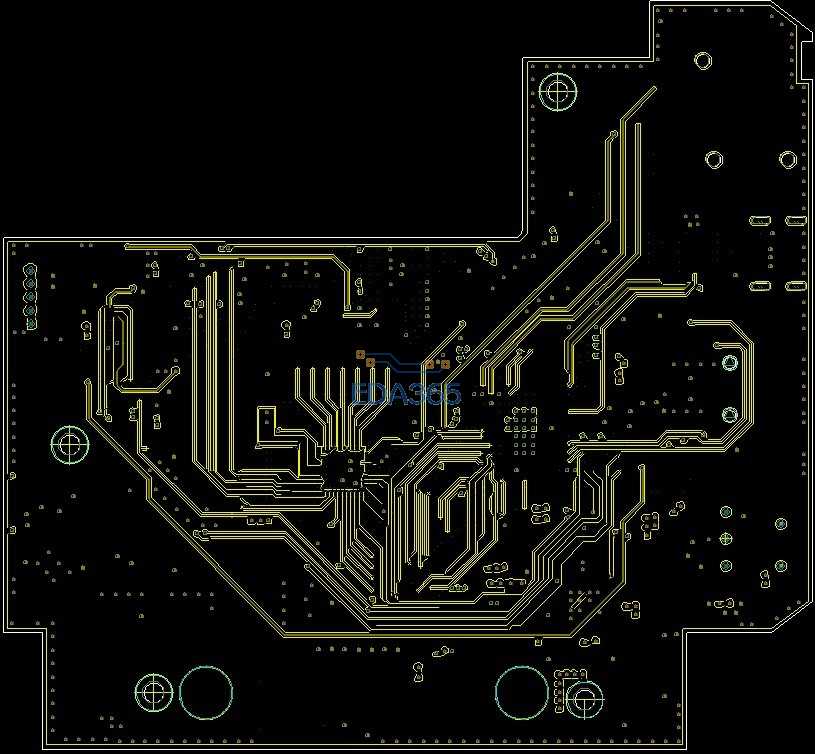

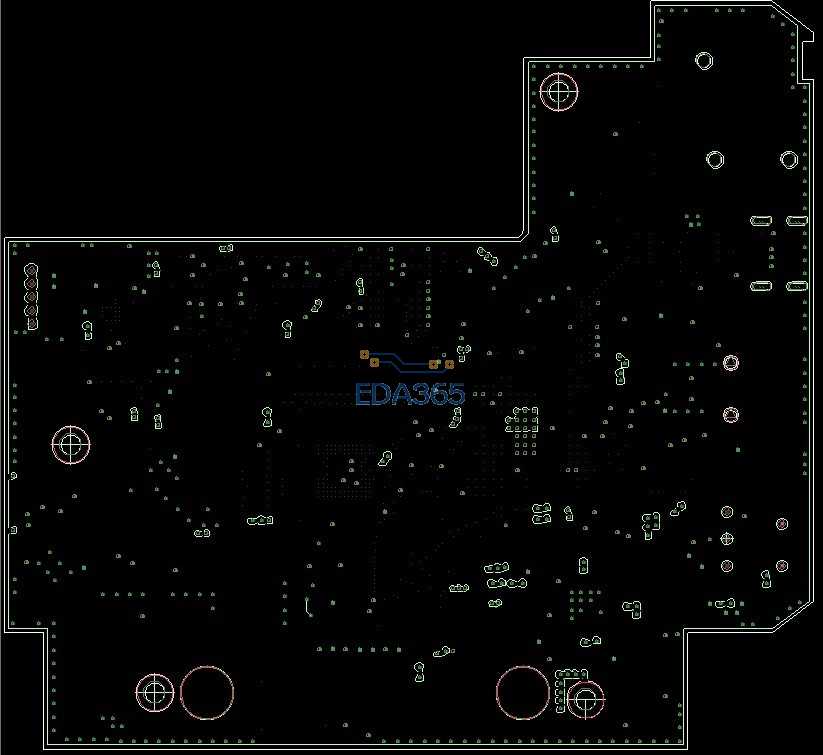

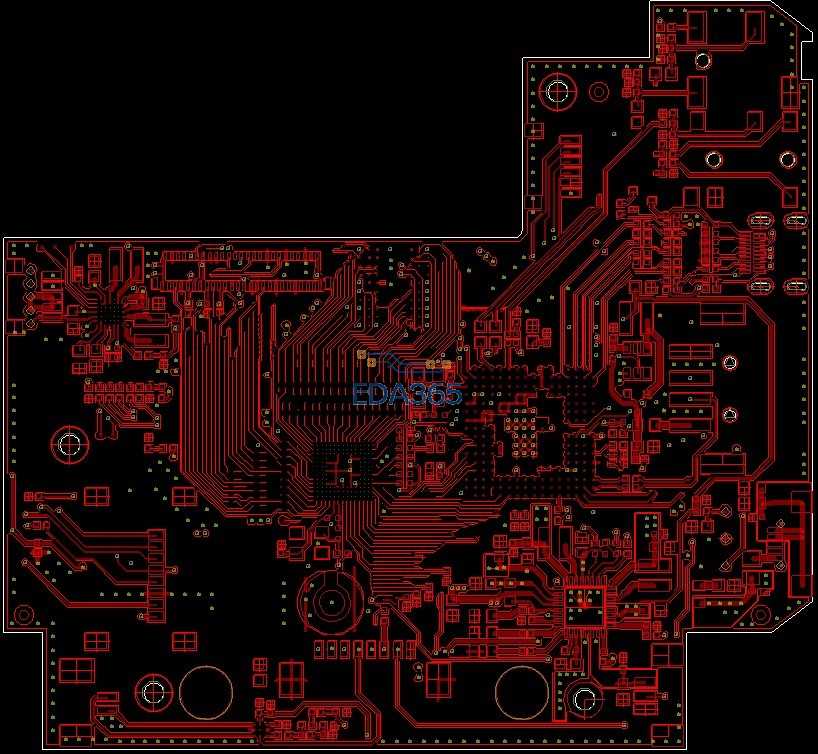

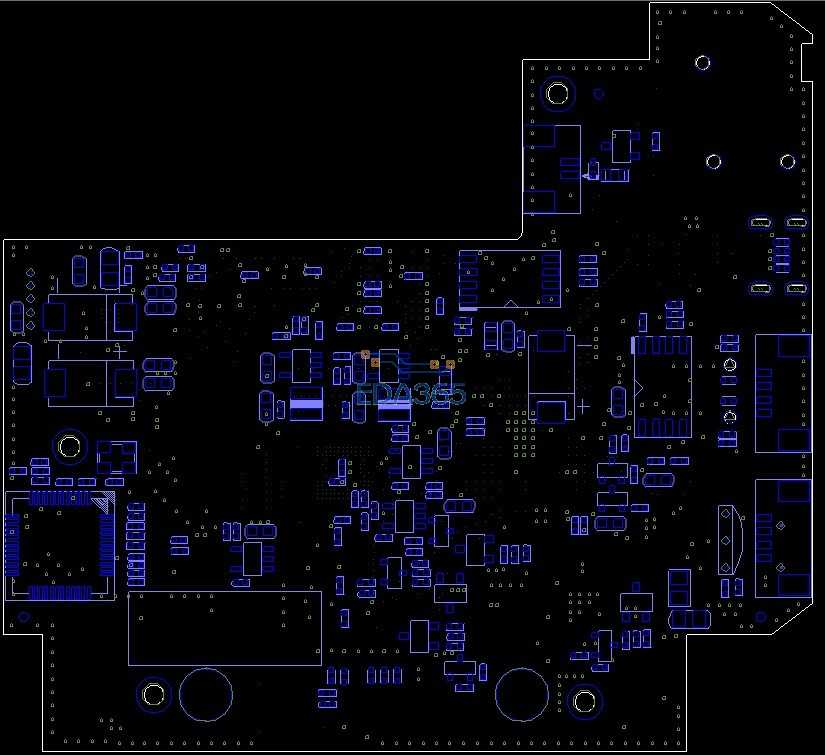

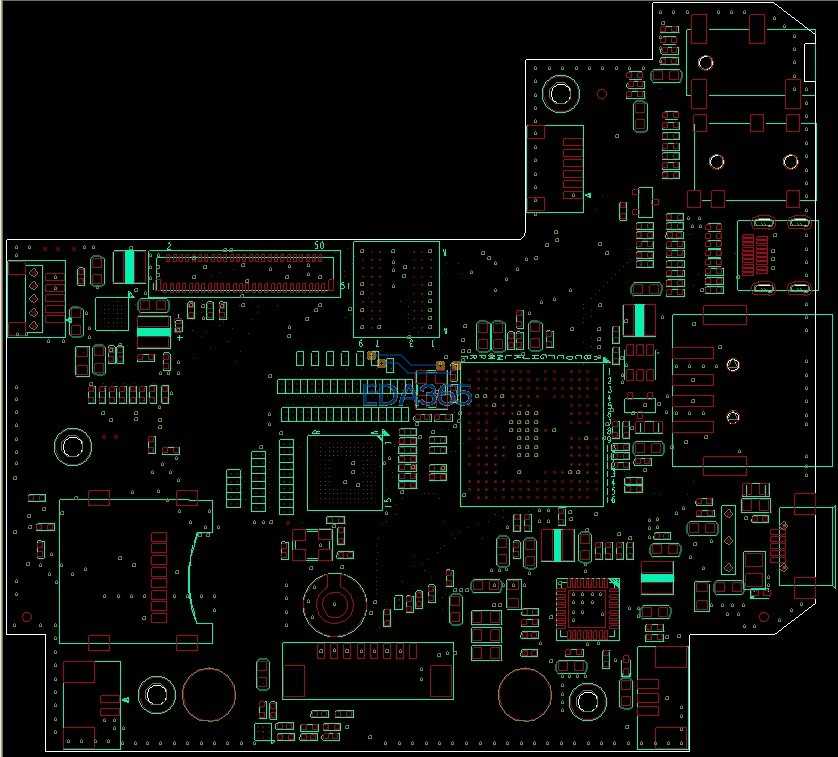

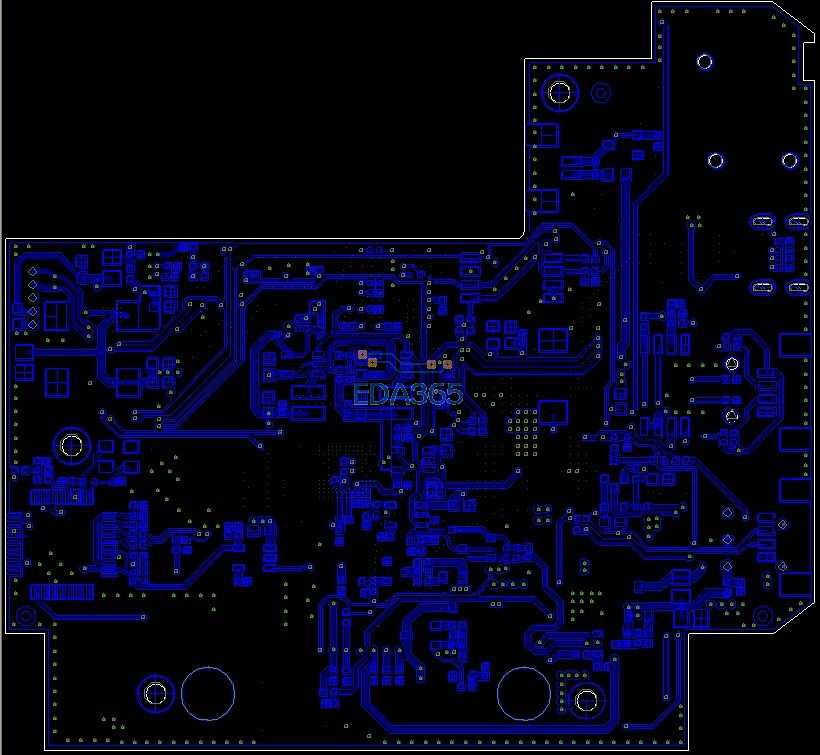

晒刚画的6层板,两阶盲孔,欢迎拍砖










二阶孔的工艺要求比较高,能选择的PCB厂家有限,能做8层1阶的也绝对不选6层二阶!

占位,待评

翻盖滑盖手机?我们以前做手机板的时候电源线不单独给一层
没找到射频部分

目测走线密度,要用到盲埋?

你这块板的频率是怎么样的,芯片工作在什么样的频率范围?

视频信号处理,不是手机,没有射频,

两颗0.4MM间距4层球的BGA,不用盲孔怎么走出来呢?

不用两阶盲孔吧?

假一阶

要是把BRD发上来就好了。看得更仔细。嘿嘿!

一阶HDI板完全可以搞定啦!

几层板啊,需要2阶?

二阶盲孔是(2-3,4-5)之间的过孔么?求高人解答,如果是那不就是埋孔了么

16.2怎么打不开啊?
