ALLEGRO输出网表问题
时间：10-02
整理：3721RD
点击：

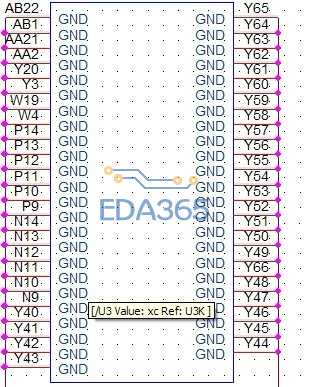

FPGA画成分立的，其中一个分立模块如下图，DRC和输出网表都会出错，求高人解答

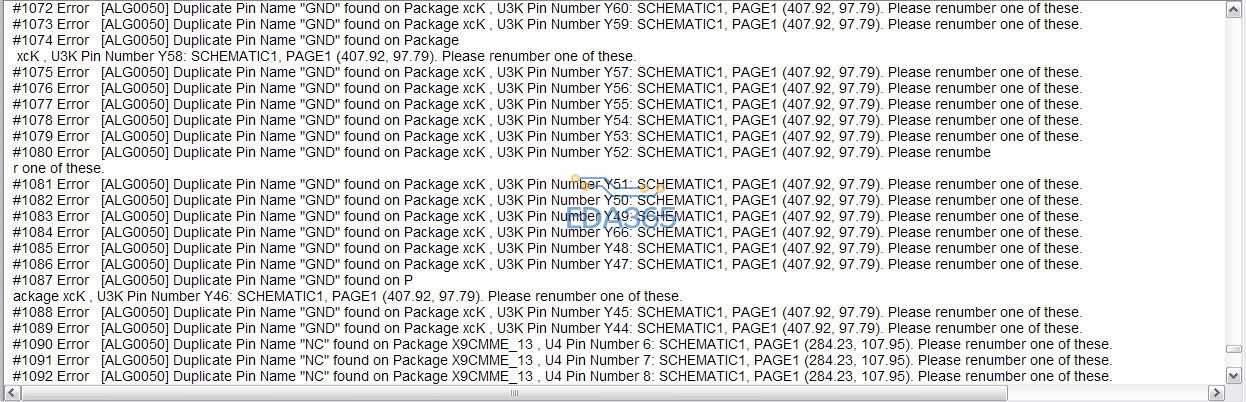

输出网表产生的错误如下（部分）
你应该把错误贴出来而不是贴一张图
一般Allegro要求器件的每个管脚名字都不能相同，所以试着把GND，NC之类的命名成GND1，2，3……
3楼的可以，也可以把GND的管脚属性换成Power
把gnd的属性设置为power即可！
