pcb editor 修改元件的网络

时间:10-02 整理:3721RD 点击:
最近用CADENCE PCB EDITOR设计一个很简单的电路板,因为很简单,所以就不用画原理图了,直接画就行了,但是把器件摆上去这后,不知道怎样给器件的引脚修改网络。现在我知道怎么建立网络了。也知道如何给一块铜皮指定网络,但就是不能给一个器件指定网络,请问谁能告我一下


选择" net logic "   option中选择网络后选中assign 单击 管脚,会发现管脚就被分配上网络了。

还是不行呀,这试了好多次了,最近都没加上,显示说只在是component pin才可以。也就是说只是从Library里面拉出来的不能指定网络?我试了,如果是从网表里导入的器件是可以用这种方法修改的。

不知道你的器件是怎么加的,我如果修改的方法一般是从part logic 中加上元件,然后再手动把器件放到板子上,进行分配的。这样一般就可以了,但是还是建议有原理图的netlist

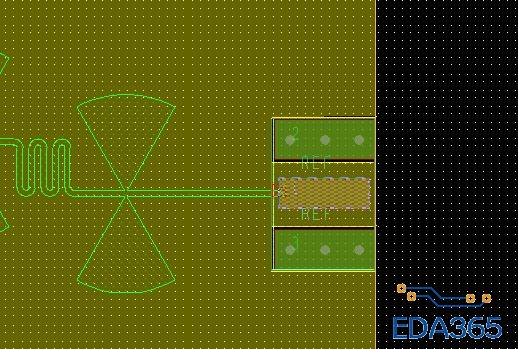

part logic只能分配网络,不能创建网络!rf tool工具里面每放置器件并配置连接后会生成rf开头的新网络!
