S.O.S ~~ 16.5 pdf

看到ddhr2001 大大發起的帖子 ~~~  PDF 分层的实现
http://www.eda365.com/forum.php? ... 36&fromuid=9749

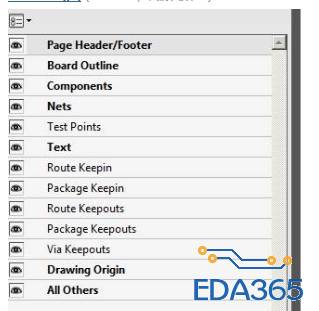

我用16.5 S013 file/export /pdf 輸出 , 所輸出的圖層都跟ddhr2001 大大的不同,想請問各位大大~~知不知道~~
我要如何設定,所輸出的圖層才能跟 ddhr2001 大大的一樣呢?
感恩

我的

ddhr2001大大的

  真的沒有人知道嗎?無論怎麼設~~就是無法跟ddhr2001大大一樣 ~~~   救命啊 ~~ 各位大大

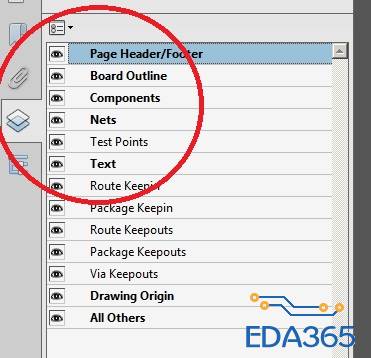

怎么说你好呢，你自己找一下，东西已经在你转出的文件里面，在acrobat左边多点两下就看到了

不好意思~~cxyjoe大大 ~~ 左邊 ? 左點能點的我都點了?還是沒有耶~~到底我是哪遺漏了呢?可否麻煩大大不吝指教
感恩不盡

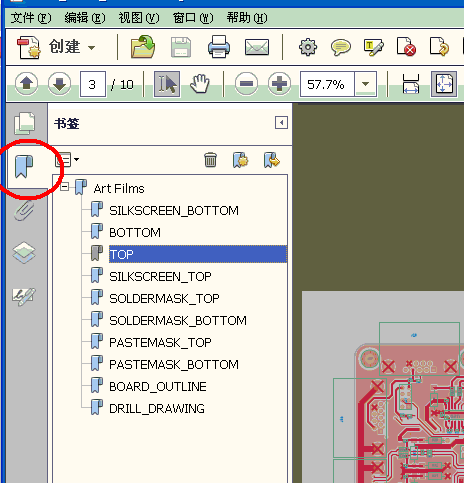

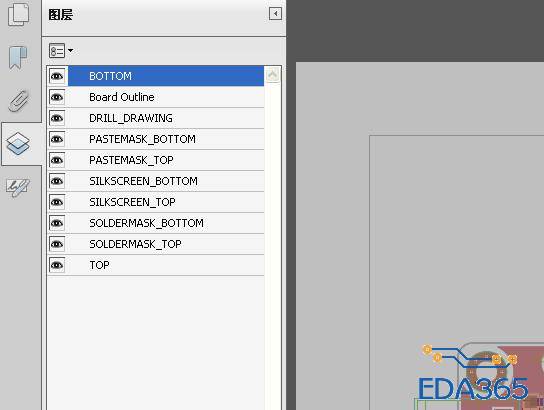

不知这样是不是你想要的

你的层可能没有选对。
这个出pdf的层，好像对应到gerber层。

不好意思~~各位大大~~我的意思是想跟ddhr2001大大一樣~~在圖層欄位可以開關層面,但是,不管我怎麼輸出,就是跟ddhr2001大大的不一樣
所以想請問各位大大知道,我是哪出錯了嗎

1 penny190 ，貌似我的在图层显示也不正确，不知道是怎么直接弄出在图层显示的?
2 我的显示只能每层单独显示，不能多层一起显示
3 走线的转弯处不是圆滑的

我想问的是这个功能是否只有16.5才开始有?

對啊~~16.5才開始有的 ~~  呼叫 ddhr2001大大 ~~ 幫大家解惑?

没看出什么问题啊

我輸出的圖層跟ddhr2001大大不一樣

做是可以做出来，但是太繁琐，我的办法
1 先画一个大框把所有的框住（为以后对齐）
2 导出pdf时每层导出单独的文件
3 在acrobat里面每层再往里面导入成不同的图层。

我試試看先~~如果有問題~~再請cxyjoe大大指導

想請問cxyjoe大大~您是只說將各層面單獨設成一張張的底片嗎?
