用16.5版本画过盲孔的大侠请进

时间:10-02 整理:3721RD 点击:

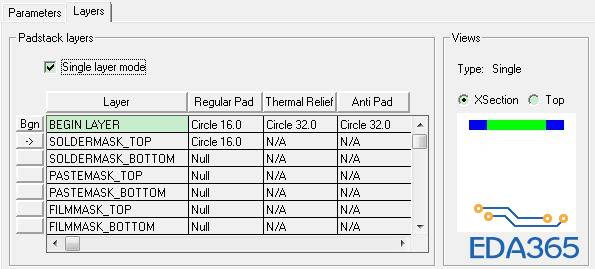

小弟最近在用16.5版本画盲孔,总是出问题,以前的版本好像有选项可以选择 though, Blind/Buried或者是Single,可是该选项这个版本的好像找不到了,我尝试着进行了如下设置:


可是打开Padstack summary时发现Pad designer认为该盲孔是一个Single类型的表贴焊盘:
Type:                Single (Surface)
Suppress pads:        Allowed
Single Mode:        Off
Enable ARK:        Off
Units:                MILS
Decimal places:        1

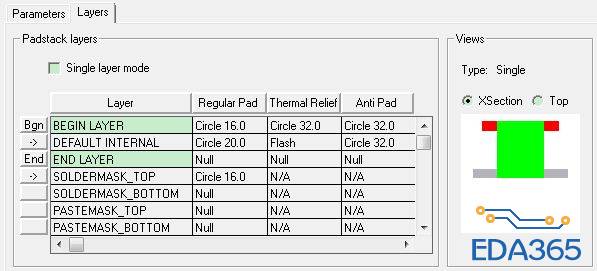

而且当我再次打开这个焊盘时,single layer mode项是勾选上的,Default Internal被隐藏掉了。


这个问题困扰小弟好久了,哪位大侠知道怎么解决的吗?

兄弟,你们用16.5版本的能完成一个项目吗?包括做原理图,倒网表,倒BOM。倒DXF图,倒元件封装到布局走线,仿真和出GERBER文件会不会不错不能进行某一个功能!我也想升级使用看看,我一直在用正版的15.7的

测试过所有功能都是OK的,论坛上也很多网友在用此版本!

allegro很不严谨的地方是定义了钻孔竟然还能设置single ,而且还check不出来,后果是顶层能看到过孔,底层和中间层就没了,出dril的时候也不报错而且这个怪异的钻孔是以铣槽的形式出的(mil文件)。
16.5要在pcb中定义忙埋孔,定义成忙埋孔后在tools——padstack——modifi design padstack中能够看到相应的忙埋孔情况(不是through类型了)

在pcb中定义盲埋孔是什么意思呀,是说Setup->B/B via definition->Define B/B via么?我尝试过了,添加我上面用Pad designer制作的盲孔后会显示:**(盲孔焊盘名) is not defined on layer GND1(top层的下一层),也就是说软件认为它是single类型的,找不到内层。这个具体要怎么解决呀,能再说的详细些么,谢谢啦~~

3Qu

我定义忙埋孔的时候没有出问题,你的第一幅图是手工定义的过孔是吗(我指的是你做库的时候),我的意思就是在Setup->B/B via definition->Define B/B via中定义忙埋孔的跨距和过孔类型,定义忙埋孔的时候选择的过孔必须是通孔,我看你第一幅图设置的过孔错了,因为没有end layer,过孔必须有end layer,16.5在pads designer中没法定义忙埋孔,所以你那个过孔不完全!

可以用的,我用的也是16.5版本的

非常感谢您的指导!问题就出在我的盲孔没有定义成过孔,然后在Allegro里设置下从哪层走到哪层就行了。谢谢啦~~

用过,没有问题!

对于盲埋孔,CADENCE是完全照抄MENTOR,原来是在过孔属性里面设置though, Blind/Buried各种性质,现在也是按照MENTOR的思路,在堆叠设置里面定义过孔穿过哪些层。所以就不需要重复设置。

原先cadence的忙埋孔设置那叫一个复杂啊
