关于create artwork问题

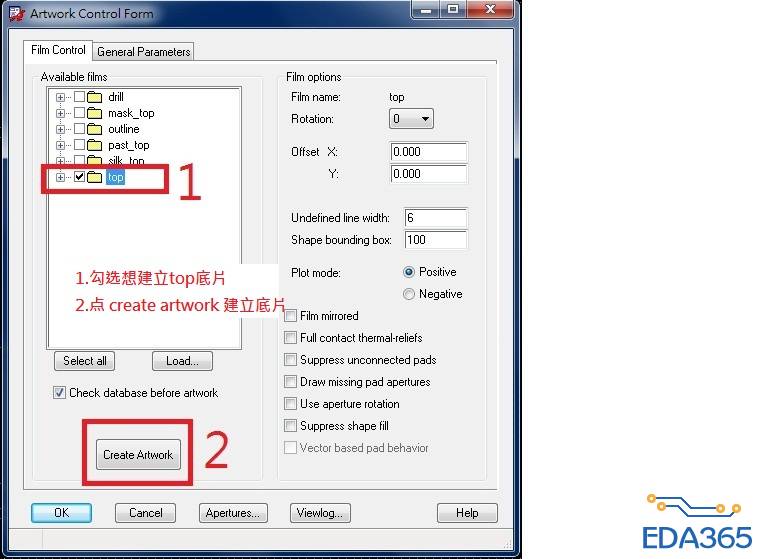

查看一下，design parameter中的关于精度的设置是否与上图1的一致，
另外你的shape global parameter中是否将artwork选为了同样的gerber6x00格式。

shape global parameter 已设好gerber6x00格式,
想请问design parameter中的精度要如何设定? 谢谢

manufacture---nc----nc parameters

还是不行,请问是否有何处需要再做设定?

还是不行,请问是否有何处需要再做设定?

显然不是这个问题，，把参考零点重设一下，，

你目前的精度设置是多少?
整数：
小数：

整数 与 小数 各设皆设5~

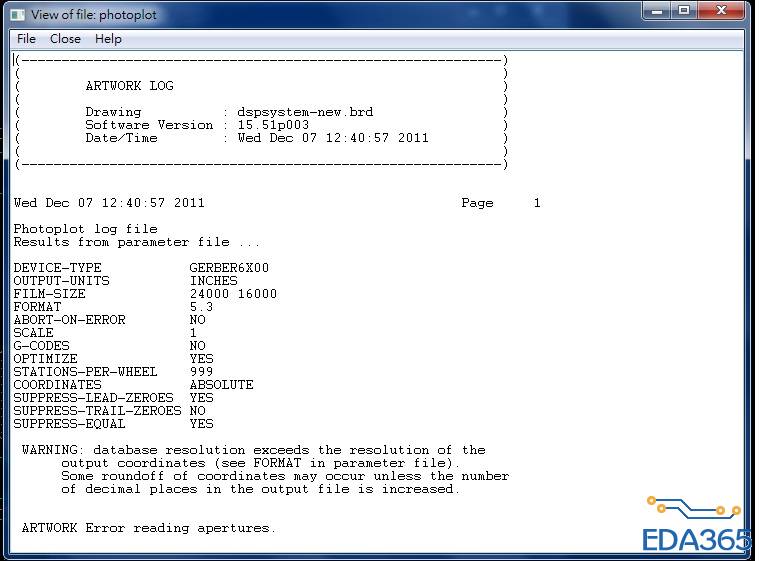

log上显示精度设置不对。

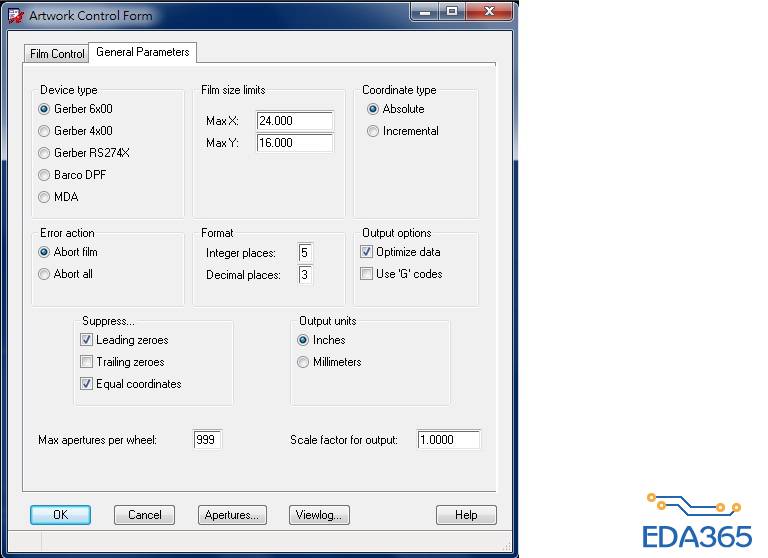

format下面的decimal places改为5试试

换了电脑一试 问题就解決了 ...谢谢各位

，无奈。恕我直言，这个问题你以后还会再出现的，因为你还是没有搞懂根本原因在哪里。

在执行图片步骤之前，应该还有些需要设定，你单提出此问题，很难帮你解决

假如此图片设定正确，你要出单层底片为何不用Gerber RS274X 格式?Gerber 6X00 一般是用ODB++出图的！个人看法而已~~

ODB++ 是什么?  小弟因刚接触Allegro  所以还很多不懂 谢谢提醒~
