封装定位孔

非金属化的，无电气特性?我觉得不需要pin number吧

谢谢 除了pin number 有没有其他需要改正的?

安装孔的地方 要不要加outline或其他?

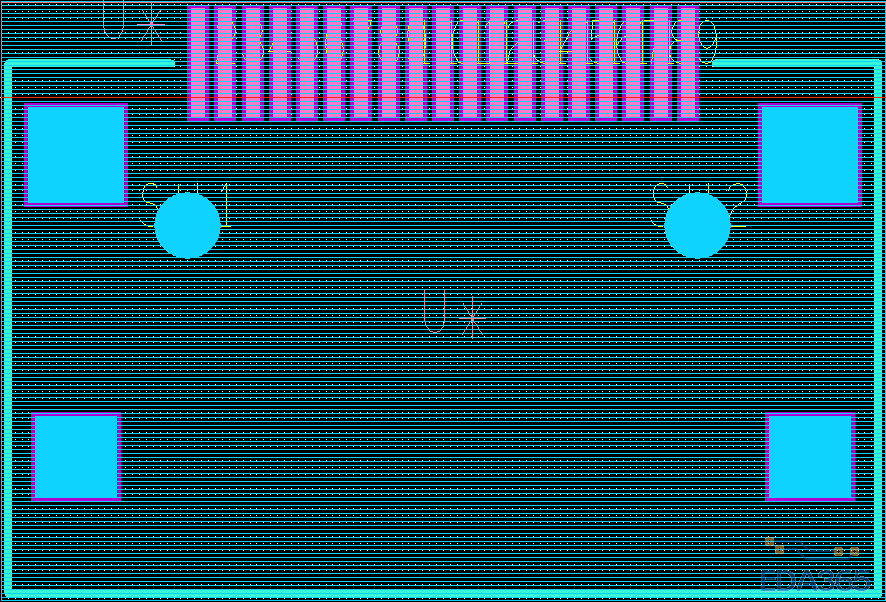

两个定位孔是黑洞洞只是显示设置没有关系，四个表面贴的脚也有黑洞洞就有问题了。

这种封装中的定位孔应该怎样画呢?

1、我是觉得有pin number的话，可能与原理图的网表不对应，因为原理图中的库文件，应该没有这两个pin脚，具体会怎么样，没尝试过。
2、怎样画?你做完焊盘的时候，添加就ok啊，不过我觉得是非电气特性的，这样估计就不会自动出pin number。
呵呵个人见解，希望大家拍砖。

缺个drill symbol，其它设置没有问题，但是后面没有pakeage symbol 的设置。

谢谢 drill symbol应该怎样设置
缺少package symbol?不是很明白

drill 选择个圆形，然后字符来个A，大小来个8x8 。
在pcb上放置的不是pad，是封装，要把安装孔放到pcb上，要用pad进行封装处理，在pin放置的时候选择机器，加上top bottom 两层place bound和route keepout线就可以了。

呵呵 非常感谢
1.drill symbol是否只是用来区分不同的钻孔焊盘
这样的话 这一项设置是不是可有可无?
2.封装在最上面的图上，安装孔呈现在PCB上只有两个黑洞
不知道是否正确
