请教Entry HDL关于总线宽度连接的问题
时间：10-02
整理：3721RD
点击：

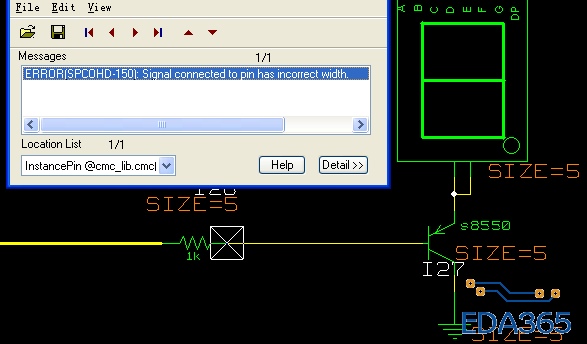

如下图，电阻的Size设为了5，和左边宽度为5的总线连接没有问题。和右边Size同样为5的三极管却提示宽度错误。但三极管又和Size同样为5的数码管能正确连接，求解～～～
电阻右边给一个全局网名即可……
小编威武，还是不行。
实际上是我理解错了，三极管虽然设了SIZE，但其所有基极都连接在了一起，所以其宽度还是1。
这个问题实际上可以简化为：N×M按键阵列的网表在原理图上能否用两条总线和一个设置了SIZE的按键表示……
还有，我那个三极管没有siazeable属性，所以杯具了
