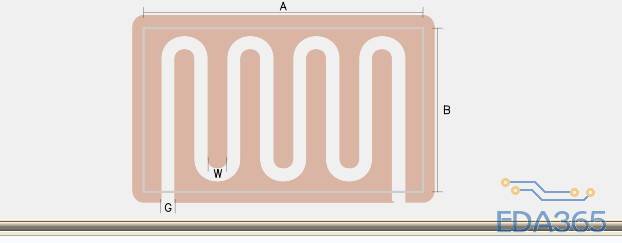

这种按键封装如何制作？

貌似没有 只能一点一点的切割铜皮，可以用cad导一个dxf，然后导进去，照着轮廓画

可以先用CAD作出来，输出DXF格式，再在SHAPE中导入此DXF，保存为shape,后在pad designer中按SMD的作法，选此shape作为PAD就可以了；也可以直接在SHAPE中按你的规格一点一点的画出来保存，后面就是一样的了。

奇怪，用走线不行吗?用shape?

怎么动不动就说要CAD来画,直接画简单.

LS没做PAD就直接做封装，可行?   pin是怎么加上去的?能不能写个文档让大家学习下

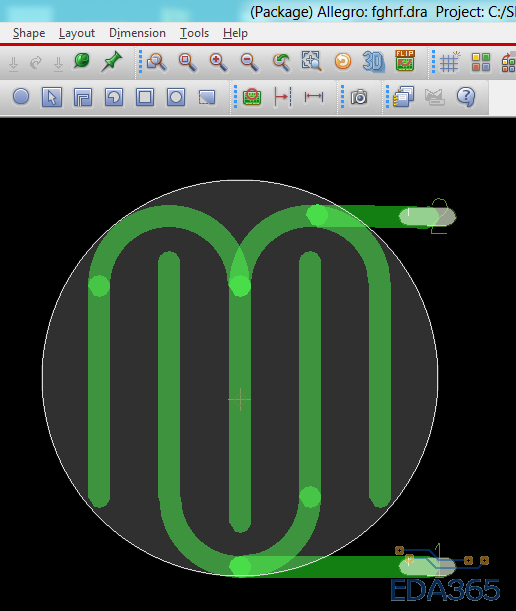

有做PAD啊, 真正要用时再根据设计需要调一下方向就好了,这种按键PAD不用做很大啊,图中我做了跟走线一样宽的.

long兄是不是看错了，小编类似蛇形线的地方是镂空的，边上那些才是焊盘

有成功的先例吗?  这样画的话，pad那里可以画上阻焊层，可走线却没有阻焊层。画线的方案可能不行吧

我都是用FPM直接生成再修改的，很简单

靠,那个圆圆的白色的圈不是阻焊层是什么.

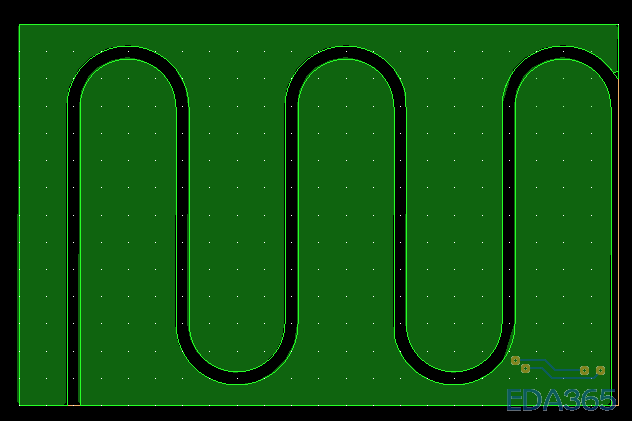

要啥给啥,仍然不需要动用CAD, 不过这次需要导出再导入

褐色的那个才是焊盘，白色的那个是绝缘材料，long兄5楼画的应该是小编白色区域的示意图吧?
从dxf过渡一下是个不错的办法，直接画shape也不难，这个图形还是算比较规则的

若只是为了作成一个产品，很多种方式都是可行的，只要能出产品就是最好的方式，就如鞋子，合不合自己的脚，只有你自己知道，CADENCE是很严谨的，为什么要把不严谨的东西加过来?LONG的作法你可能觉得很适合你，其实还有比你那个更方便的形式，但我觉得不可取，只能教人一些不好的习惯，况且我个人觉得那是一种不想与人合作的方式，若想移动一下，情况如何你就只有你知道，作一个很多键的产品你就你更明白了是不是与你所说的方便，CANDECE可以提供一个很好的与人共享库的方式，为什么不加以好好利用呢?越是大公司要的是合作而不是个人英雄主义。

如果是为作产品而作产品，那没有话说，若永远都只是你一个人作产品也没话说。按你的意思就是只要能作出产品当时方便就行，也没什么好说的。
