Allegro 16.5约束设置问题,请指导啊

时间:10-02 整理:3721RD 点击:

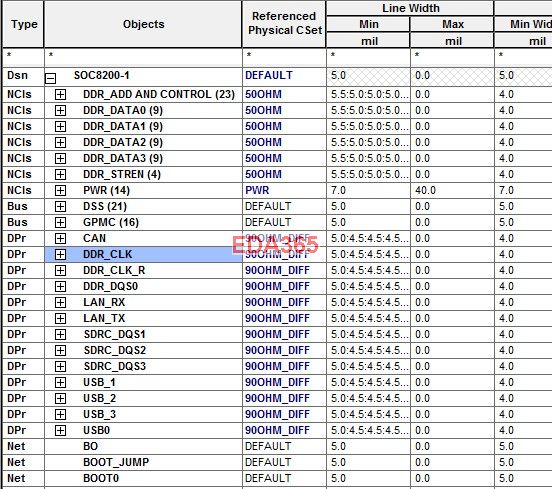

在physical--net--all layers里设置如下图片:

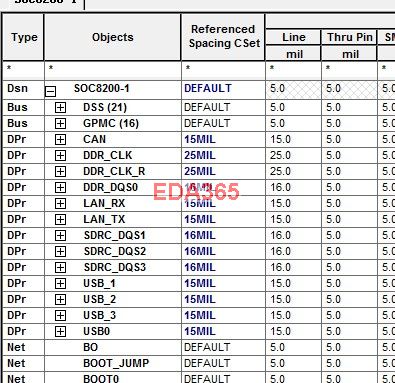

可是在spacing--net--all layers里怎么是这样的:


其余的组怎么没有了啊,都在下面一个一个的信号,在spacing里重建名字不能和physical里一样,这是什么问题啊?
请各位高手指点啊?

physical组里面只是设置物理规则,这里面还能设置相应的差分规则(这个优先级好像比较低),在这个组里面,可以根据需求,建立netclass等,这里面建立的,应该说在space中也有,但是通常不会再space中设置,因为属性不同。
space组里面,道理相同,建立规则后,只在本组内设置就可以了。
不知回答了小编问题没有,建议多试试。

谢谢你,我又试了试,在physical里建立组时勾上同时在spacing和physical就可以了。
请问差分规则应该在那里设呢,都说在electrical里面设差分线组内间距,可里面没法分层设啊?

不怎么会设置约束规则。自带的帮助文档也没找到
