焊盘对信号的影响

当然有影响了，焊盘的面积大，阻抗小，阻抗突变使得信号会有明显的过冲和振铃，高速线焊盘地下的参考面要挖空，提高焊盘的阻抗

貌似跑题了！

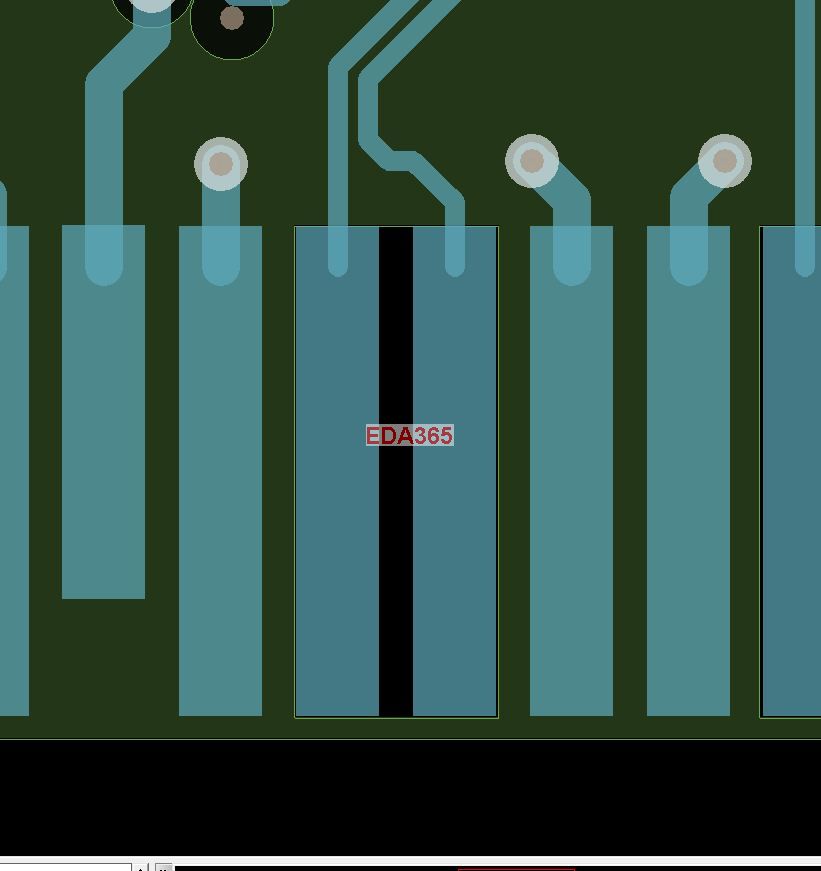

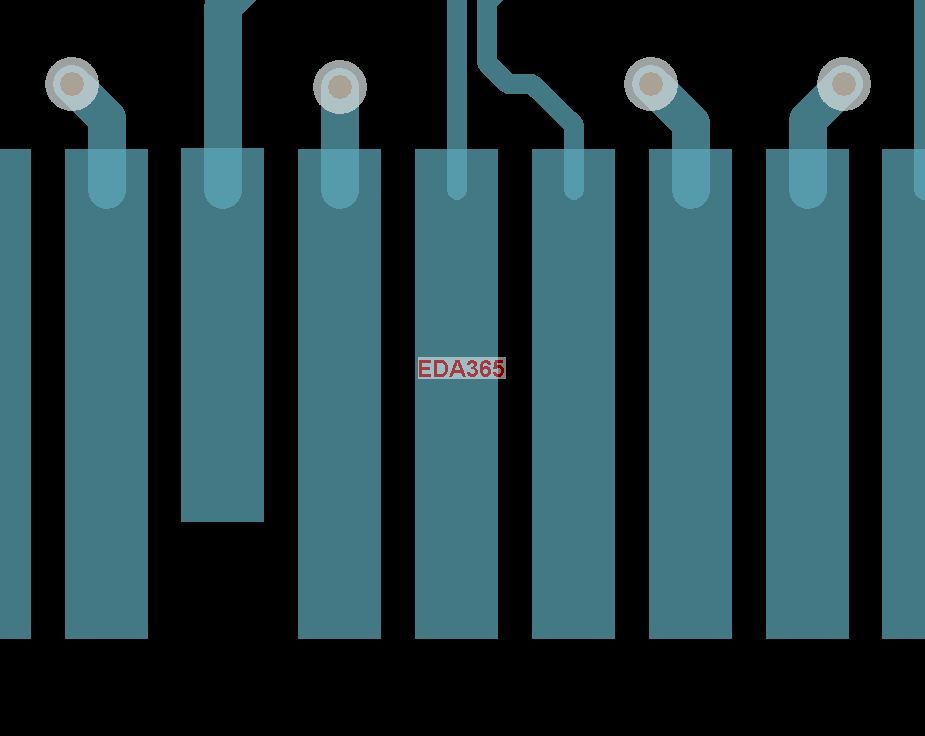

高速线焊盘地下的参考面要挖空，提高焊盘的阻抗,是什么意思啊?

尽量使得焊盘和走线的阻抗差异最小化

哦，谢谢啊。

焊盘做成什么形状，是根据实际器件情况而定，所有焊盘，过孔是相当于有一个阻抗和容抗，所以这些都是无法避免，只有在设计电路加以控制！
