温故知新三简单电路的理解和布局要点

时间：10-02 整理：3721RD 点击：

Q4的作用

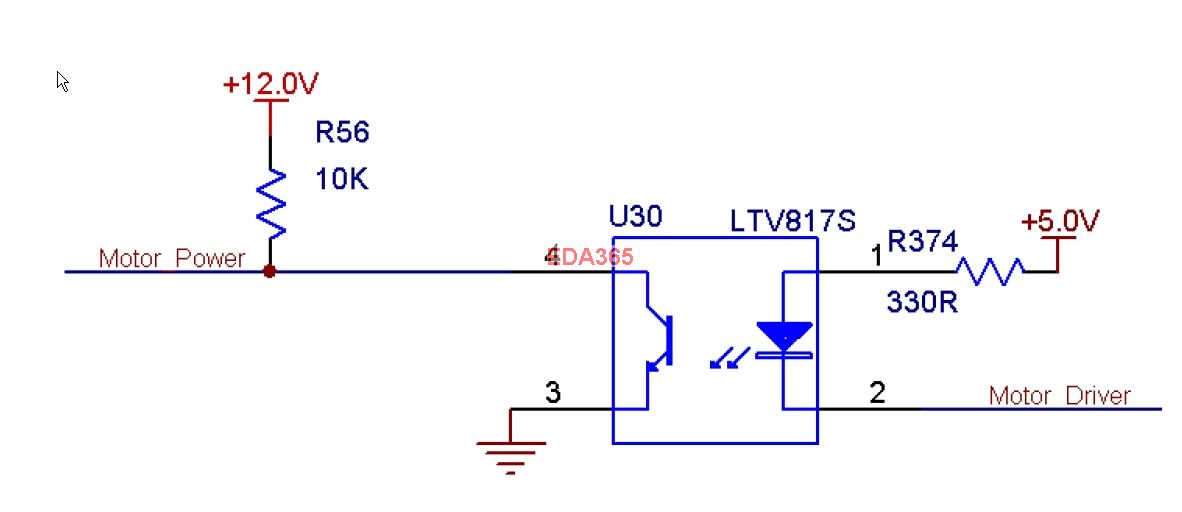

U30的作用

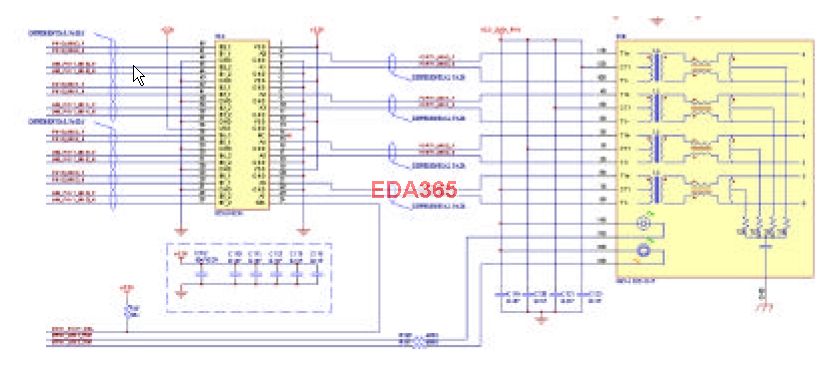

变压器的作用
以上三图是什么电路布局要注意什么.

Q4起开关作用，u30是光电隔离器，俗称光藕隔离，输出与电源，电机是感性元件防止感染
