DDR三中所示图片指的是哪一些长度，请教！
时间：10-02
整理：3721RD
点击：

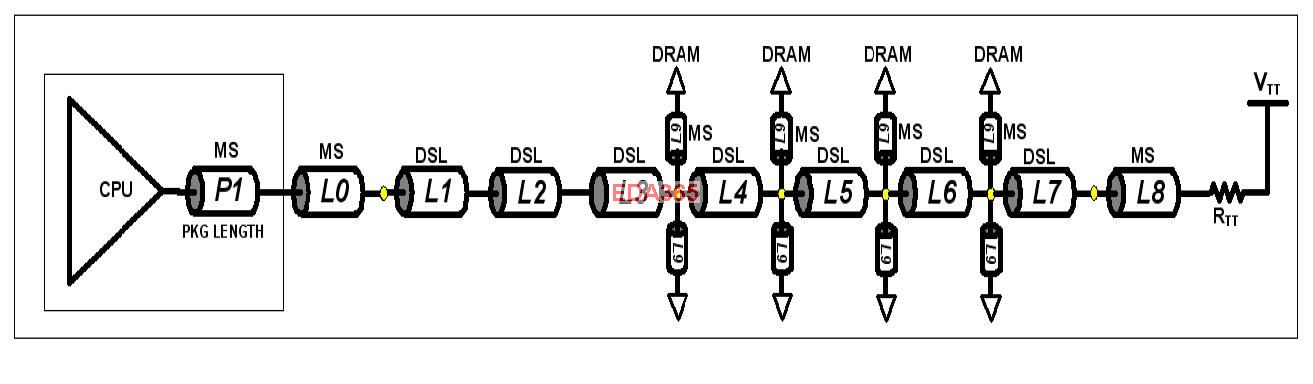

看到一个DDR3的图片，结合要做等长的DDR三，不知道所示图片的L4，L5，L6，L7，L8，L9，
指的是哪一段，请各位大虾赐教！谢路过，帮顶！
不懂这个
不懂这个
DDR3的TOP结构为串接。图中黄色点，理解为VIA 。L4、L5、L6为4个DDR之间几个VIA节点的距离。如果末端VTT电阻不打VIA直接连到L6与L7之间那颗VIA上，其实L7 ,L8可以理解为同一段线。L9没看到啊。大概就这样，小编最好对着brd file上的鼠线来看，比较好理解。
ms是你的表层线，dsl是你的内层双微带线吧?这个拓扑是4dimm串联的吧，L4,5,6是DDR串联的那段，L7也是内层，双微带，然后换层到表层L8，接Vtt电阻。
