Cadence 16.3显示问题

时间：10-02 整理：3721RD 点击：

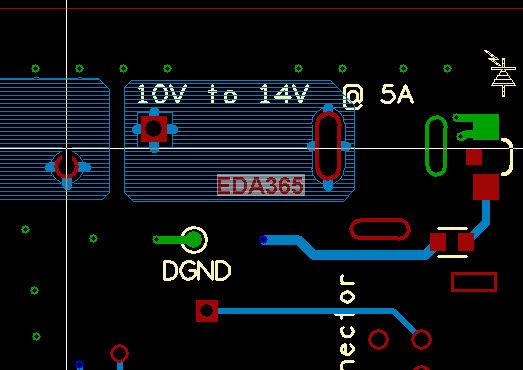

图中的走线或者铜皮，为什么当我在add connect 命令下，点击走线或者铜皮时，原来的走线或者铜皮就会消失。
这个应该来怎么设置为不消失?
