关于Design compare
时间:10-02
整理:3721RD
点击:

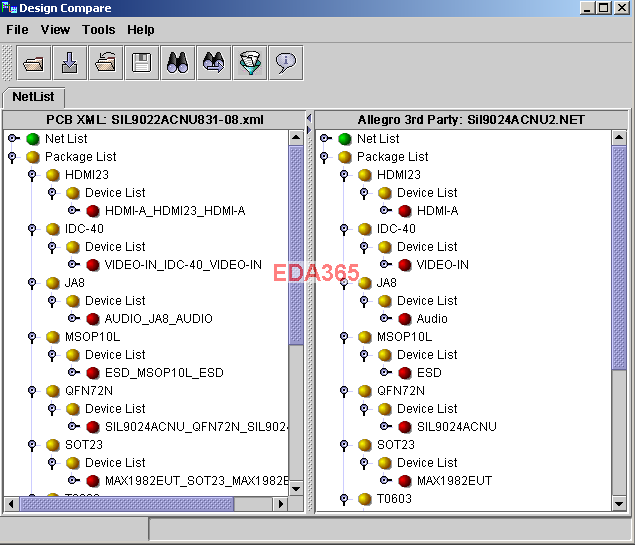

最近刚刚画好一个PCB,进行Tolls-Design Compare,Orcad的网络表与Allegro的网络表比较,截图如下所示,本人看不懂红色的是什么错误 ,希望大侠能指点下,谢了啊!
