请教过孔的问题~~
时间:10-02
整理:3721RD
点击:
由于我布线的线宽比较宽,看论坛里的帖子,应该是打多个过孔比较好,但是这个过孔是怎么排法呢,譬如说4个过孔,是一根线过去,依次连接4个孔,然后另一层的线也是这样依次连接4个孔么?以前就遇到过一个过孔的状况,多个孔的就不知道怎么办了~~~请大家帮帮忙了啊~~~
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)

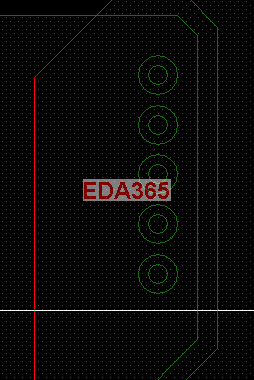

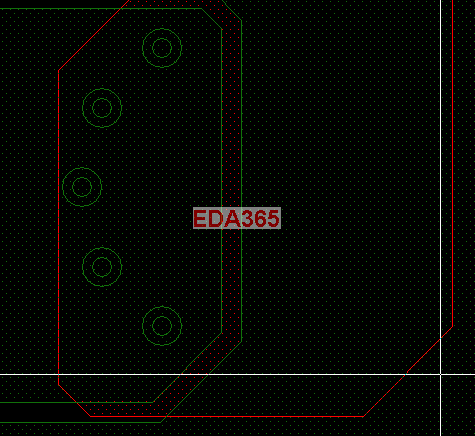

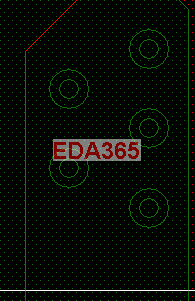

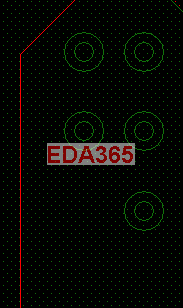

图01最佳2较好3一般4最好别用~
是不是TOP层shape ,BOTTOM层shape,两个shape通过过孔连接。然后连线各自连到各自层的shape么?偶是初次接触这些呢,不是很懂~呵呵
莫人理我~~~呜呜呜
或者是过孔并联 ,一根粗线分成四份细线通过四个过孔么?比较迷茫~~
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)

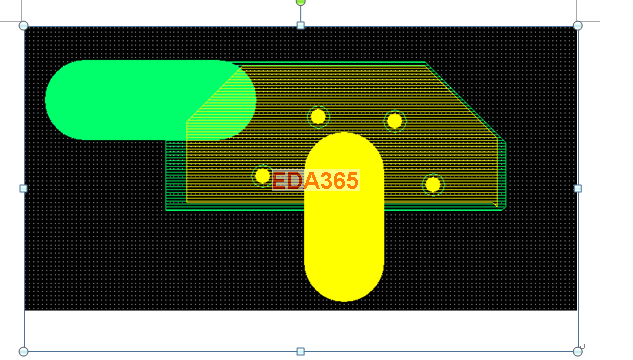

换层的地方加以换成shape~ 那么宽还走成线~
没懂什么意思,不能直接覆铜吗
回复 art_li 的帖子
啊 是这样连接啊 可是怎么连线呢?~谢谢啦~
是不是TOP层shape ,BOTTOM层shape,两个shape通过过孔连接。然后连线各自连到各自层的shape么?偶是初次接触这些呢,不是很懂~呵呵
回复 yishui93 的帖子
可以考虑,把负载和源头的通道都用shape 走线和shape 没有本质的区别,在板厂加工都是一样的(个人认为,除了网状的shape)~ 40mil以上建议铺shape 处理~
回复 art_li 的帖子
意思是线宽大于40mil的布线,可以把布线 用成shape处理了是么?我的线宽都190mil了呢~~刚刚那样的过孔连接可以么 ?
回复 yishui93 的帖子
ok,没啥问题... ...
