什么是走线的曼哈顿（manhattan）长度阿？

走直角绕线的长度 (即水平绕线加上垂直绕的长度)。

没明白

manhattan=DX+DY

非常感谢！这样就明白了！

回复 art_li 的帖子
你好，我想请教一下你这里的焊盘在哪里设置可以设置成只显示外框的模式的~3Q

回复 laopi_eda 的帖子
在全局设置里面个把一个显示display意思是空心和实心显示

回复 laopi_eda 的帖子
setup-drawing options -display-filled pads 是否勾选调节显示

是走线起点到走线终点吗~~

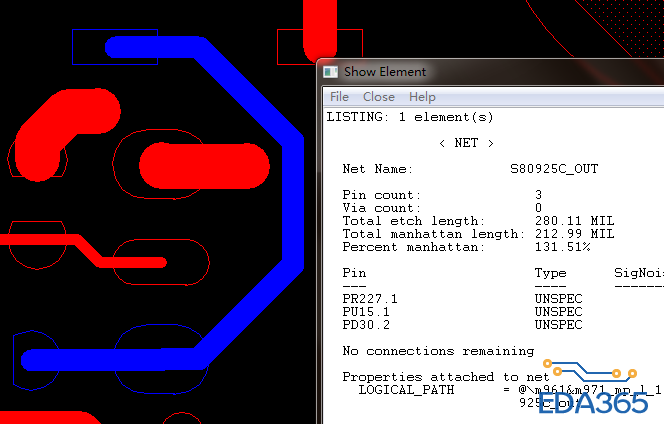

Total  etch length 才是你要的实际长度，绕线，绕匹配等都是此数据，~~

楼上正解。
就是不清楚这个曼哈顿长度有啥实际意义?

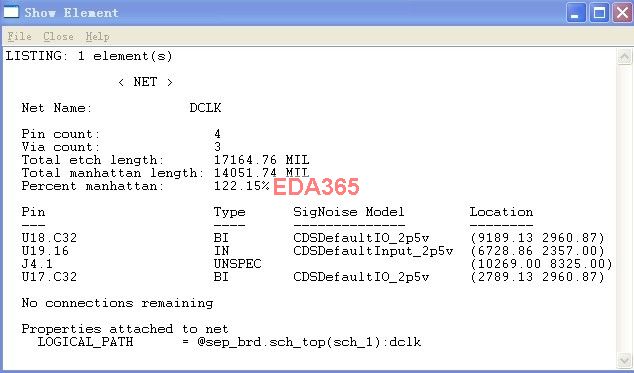

而且还有个实际长度与曼哈顿长度的比值，这个又有啥意思?

敢问大侠，小弟愚钝，你举得是两个pin的例子，那三个及三个以上的pin相连接，这个长度该怎么计算?

manhattan 剛剛樓上解釋過 是直角2邊相加,
一般走線是會走最短路徑以及走45度角的,所以理想值total etch length 來說應該不能超過 manhattan的值
這樣才代表你走線是很順暢且很短的

实际走线有可能受到布局和成本考虑，肯定存在总体走线长于曼哈顿走线的情况，这样可能会造成哪些影响了，还望大家发表一下意见。
