SPB16.3下面,静态铜跟动态铜填充方式怎么设置成不一样的?

时间:10-02 整理:3721RD 点击:
RT,UserReference菜单跟以前比,变了好多,有些都不知道在哪了,默认装好的填充方式,动态跟静态的看起来就一模一样,怎么区分开来?

同求!

用16.5版本来解决这个问题。默认就是。

关键是公司的机器,不允许装别的软件啦。正版的,而且只能16.3

哦,原来这样啊,你们公司真有钱

真有钱!

还有个问题就是,怎么把右键super filter之类的那些乱七八糟的东西取消啊,以前15.X就没有,很舒服,现在都转两三个月了,还是好生不习惯,用stoke动不动没注意就点那个了,好烦人的说

用stroke不用按ctrl,按住右键滑动鼠标不会按出菜单

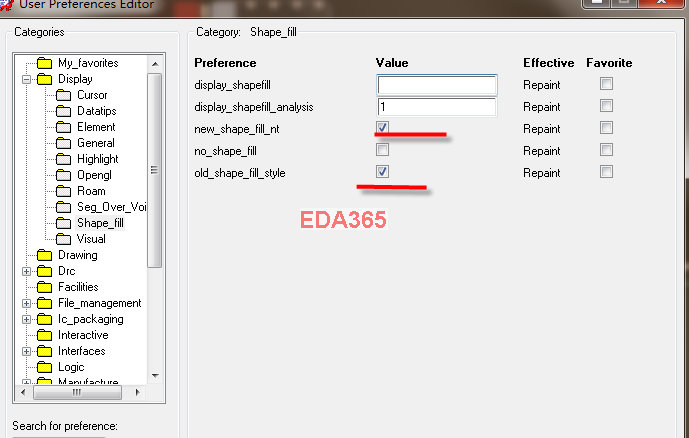

这样就有差别了,能分别出来吗?

对对对,握数的就这效果,这几个参数之前都设过,仍旧不行地,静态动态分不开很难受的,画射频板想死的心都有了

一般靜態的FILL不是同屬性的VIA也不閃。動態的話就會閃。用習慣了都差不多。

16.3和16.2有什么差异?

学习了,顶一下,顺便问句,哪些地方铺静态铜,怎样去区分啊

这图是,箭头到处指,有点看不懂啊

为什么我的16.3勾选了那两个复选框什么反应都没有
