Back Annotate后引脚对应不上
时间：10-02
整理：3721RD
点击：
设计中用到了一个FPGA,为了简洁美观，画原理图时把功能相同的信号放在一起。布完线后回注，发现原理图的引脚与实际PCB未能对应。例如网络VIDEO_P0在PCB上与FPGA（U16）的R1引脚相连，而在原理图上却与G1引脚相连了，如图1
。

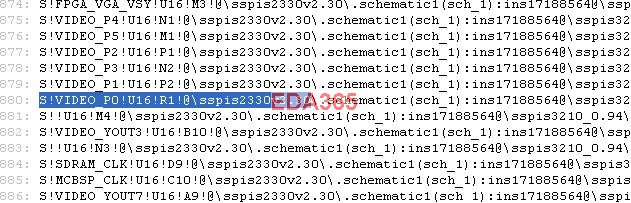

我看了一下PCB导出的pinView.dat文件，这个网表的引脚连接应当没有错误，如图2所示，VIDEO_P0连接到了U16的R1引脚。
我又查看了pstxnet.dat文件，这个上显示VIDEO_P0居然与U16的K3相连，如图3所示。
请问回注的时候我哪里出了问题?
。我看了一下PCB导出的pinView.dat文件，这个网表的引脚连接应当没有错误，如图2所示，VIDEO_P0连接到了U16的R1引脚。
我又查看了pstxnet.dat文件，这个上显示VIDEO_P0居然与U16的K3相连，如图3所示。
请问回注的时候我哪里出了问题?
