直角、锐角走线问题
时间：10-02
整理：3721RD
点击：
请问打过孔换层以后还需要考虑避免直角以及锐角走线问题吗?

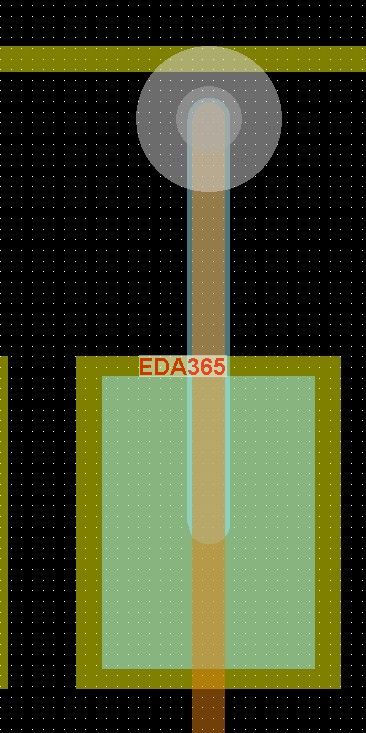

如上图所示，换层后走线这样重叠或者拐角小于90度可以吗?
如上图所示，换层后走线这样重叠或者拐角小于90度可以吗?
ok呀 线和Via不成锐角就行
不用考虑。完全没问题
回复 zhouqingmin 的帖子
线和Via之间的角度怎么算的?会出锐角吗?
不走直角是为了避免拐角的走线线宽改变，影响阻抗连续，打了孔后除了过孔带来的阻抗变化外，与两层走线的夹角角度无关。
多谢！
回复 elm99 的帖子
我是选择走45度线和90度线 Tune等长是会出现锐角 自己控制一下就好了
