allegro破解问题
时间:10-02
整理:3721RD
点击:
大家好,安装Allegro16.5后,在版本选择中没有16.3和15.7里面那么多

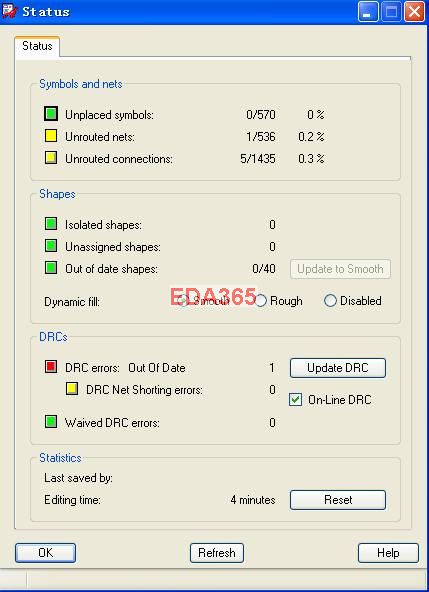

且在setup的DRAWING OPTION选项中只有Status
而16.3中选项比这个多
不知道是什么原因
应该是没有破解完整吧1
