如何减少绕线长度

时间:10-02 整理:3721RD 点击:

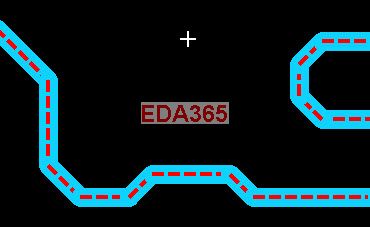

我想稍微减少一下绕完线的长度,如图1
使用了slide功能

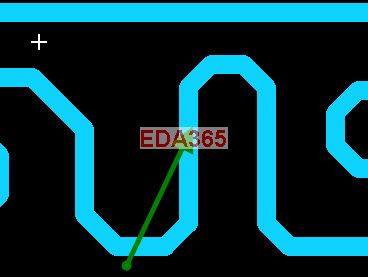

但是,操作绕线时却变成图2这个样子了,请问如何在保持绕线形状不变的情况下减少其高度
谢谢


鍔犺浇涓�...


鍔犺浇涓�...

走线的 smooth选项,选到off,就不会有你这个问题
你这个状态应该用的是full
--》我记错了,是slide--》smooth 。选off,就是完全手动调整了,


鍔犺浇涓�...

如果一定要节省空间,还是一点点拉吧

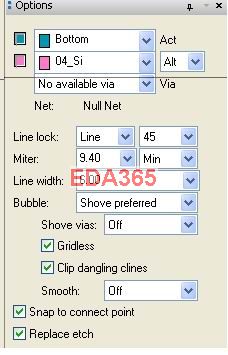

slide->option
有个长度,调成5试试

实在不行的话,可以尝试手动修改下,把Cut掉然后再根据需要调整长度

回复 partime 的帖子
thanks
off和这个45°长度的选项
