布局布线成这个样子是不是很悲催?!如图

时间:10-02 整理:3721RD 点击:

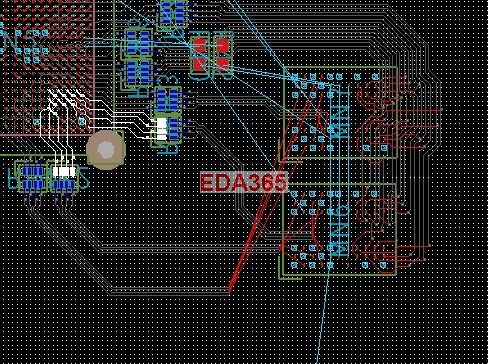

如图,图可能不是很清楚






布这种BGA+匹配排阻+DDR2线,有什么好的方法吗?请高手赐教!

确实很悲剧,你的排阻就不能稍微摆顺点么?看得那么别扭,bga一般外面两排不用打孔,直接往外拉,各人习惯不一样,一般都是先把线拉出来然后再调,一开始你器件放置的时候就要看飞线的大致情况,那样后面调才好调

还有,你就不能把栅格关掉么?你这样看不累啊?

我也習慣有格點

走线设置成白色的,跟格点一样的颜色,能看清楚吗?

我刚学布线哎

回复 ai小叶 的帖子
哦,设置下颜色吧!然后所有的鼠线都打开,再根据鼠线摆放下元器件!再走线啊

不知道你们那边对地址线要求怎么样,最好是走Y型走线,你这样可不行吧。还有就是把BGA里面的两组DATA线可以带出去在外面接。就不会太绕了!

走F型也是可以的,看看手册吧。

32位 两个内层
嘿嘿!

一定能走出来的

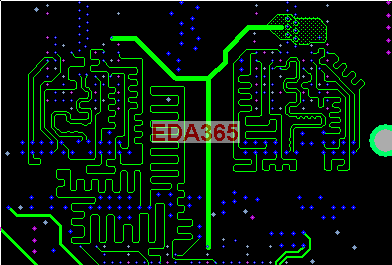

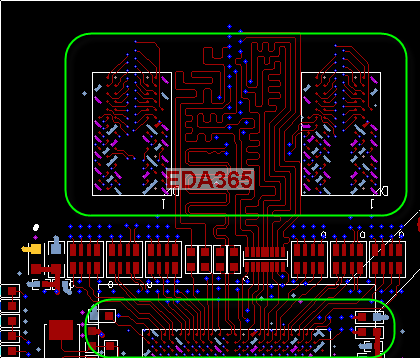

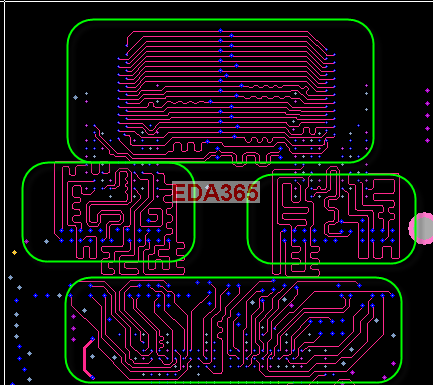

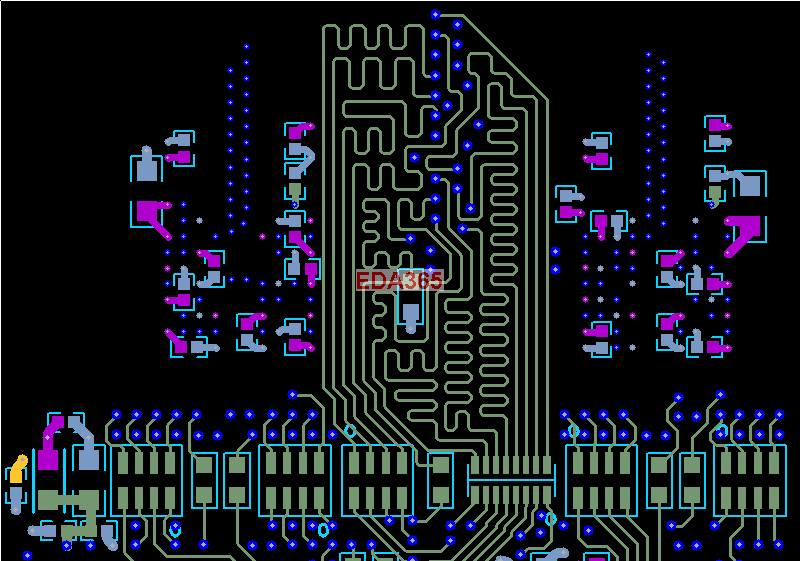

11L的这几张图不错,学习了。

排阻怎么不对对齐,看的好别扭。
