一个特别郁闷的问题

时间:10-02 整理:3721RD 点击:

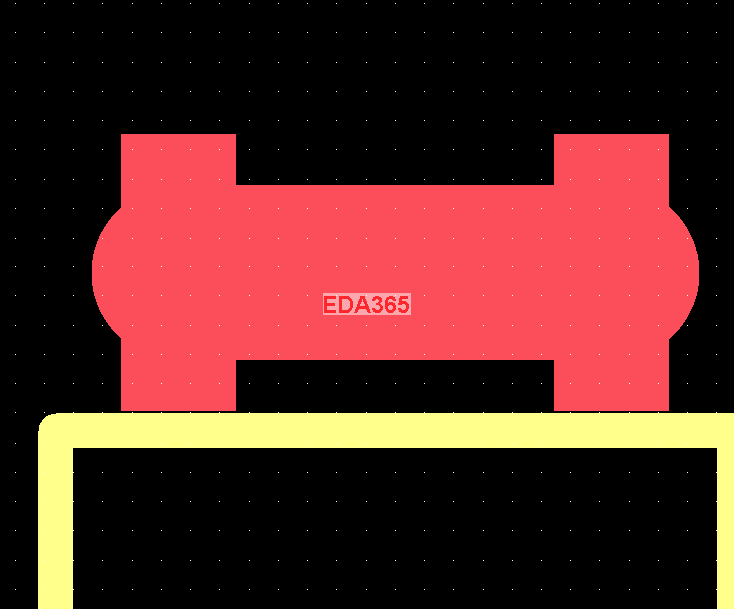

各位大哥大姐,你们好!我想问一个看似简单但是比较恶心的问题,就是,我在布线的时候,当我连接到焊盘的时候,会有多余的先出来,我先截两个图:你们看到了吗,我的走线是连接到焊盘中心的,但是,当我布完后,就会溢出焊盘。伸到了两遍去了,怎样才能不让他伸出去了。


这种布线不规范
可以用shape

出了用SHAPE 难道就没有其他方法了吗 ALLEGRO 可不可以在哪里设置啊

你的线太粗,要不出来除非线直径小于或者等于焊盘宽度

线宽超出了PIN宽拉,如果是电源部分,可以铺铜处理

不是的,我做的是射频板,阻抗要控制在75欧姆,因为用两层板(成本要求),所以线很粗才能满足阻抗要求的,但是线很粗,会溢出焊盘这样会影响性能,因为我们做的EOC产品,性能要求非常非常高,

看来没人知道怎么设置 还是ALLEGRO  就只有这个

不连到Pin中心……

这个 看来 只能不练到PIN  中心了

选择pin中心,刚开始用细线,刚出pad就用粗线。
   整体效果看上去就没有溢出的线了。

10楼说的对,只有这个办法。

可以用shape画一个跟线宽一样大的铜箔就是了。

就是,线太宽超出焊盘大小,既难看又影响性能!所以用shape解决

细线会导致虚焊,不建议采用

谁能解决我的问题啊?怎么样将库直接连到服务器,而不用拷到本机上?
