allegro铜皮避让问题

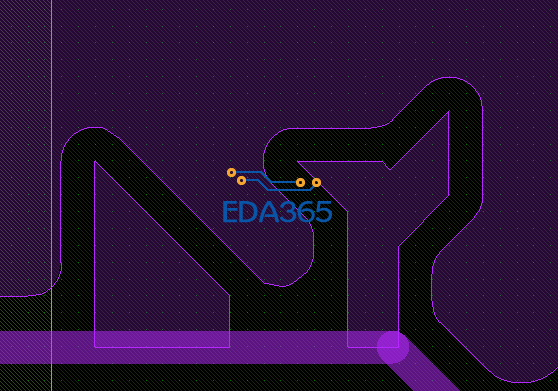

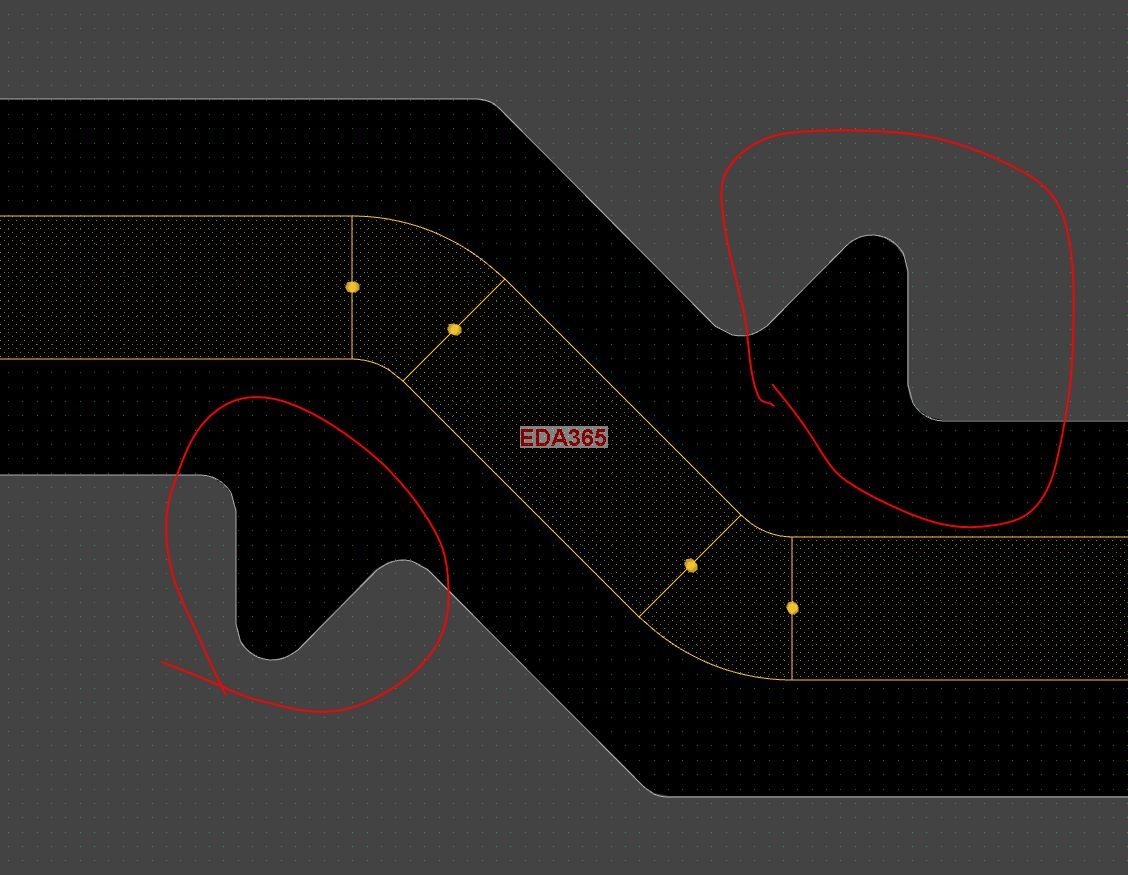

allegro中铜皮自动产生的void在90度角以下是圆角，但是90度角以上就是非圆弧避让，如图，本该产生红色区域的避让，但是软件产生了蓝色区域的避让，生成不必要的铜皮尖角，有设么地方能够设置这个避让角度?

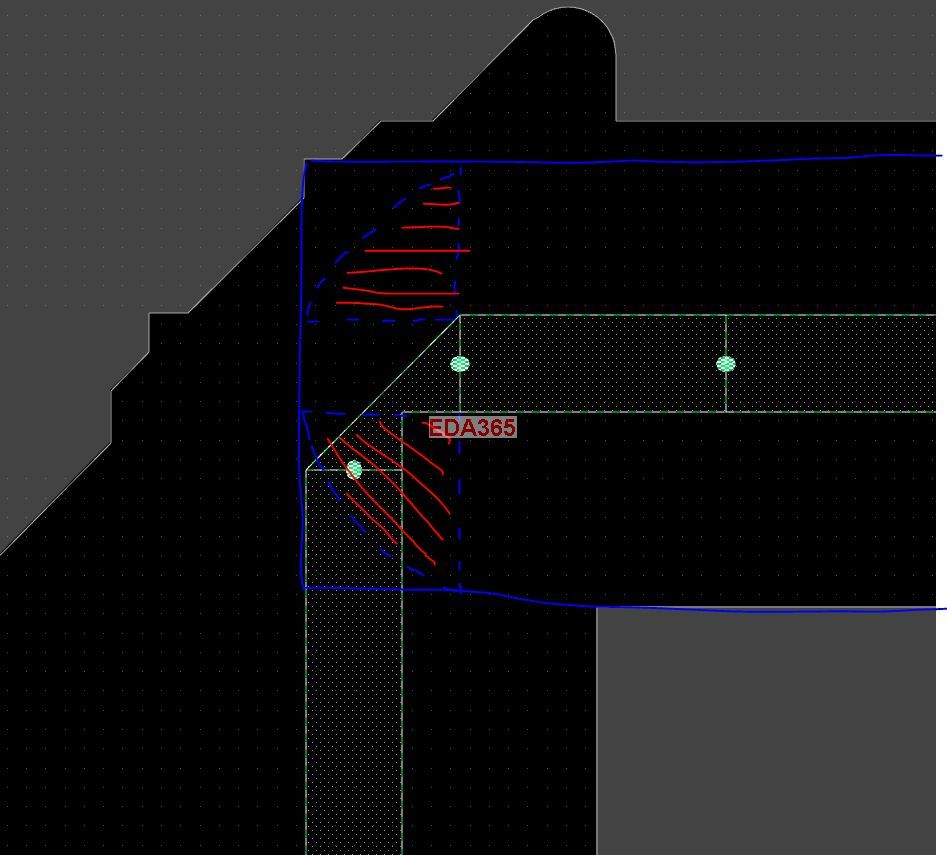

像mentor中的避让就是对的，使得走线或焊盘到铺铜的距离始终是设定值，也不会产生麻烦的尖角，如图，即使走线的拐角是90度也处理的很好，但是allegro在拐角处得避让明显大于设定值，尤其是锐角的时候差别很大，16.5菜单中发现可以把拐角设定成full round，但是软件对拐角的处理还是不完善，它只是单纯的把90度或钝角用个半径固定的圆弧代替，依旧存在拐角避让大于设定值的问题

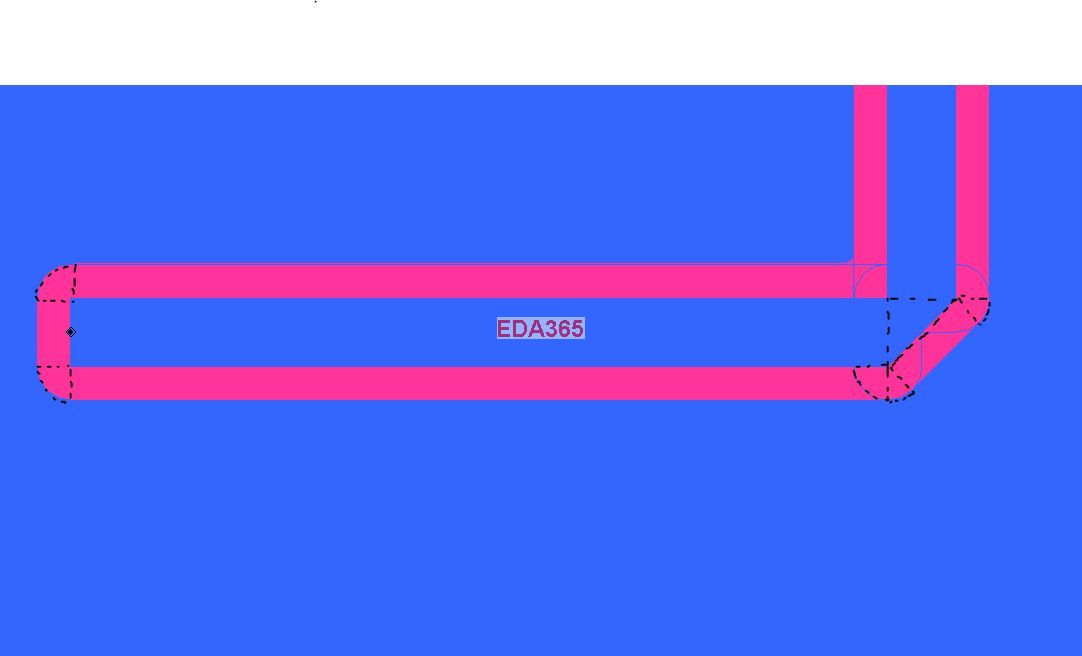

mentor中的做法

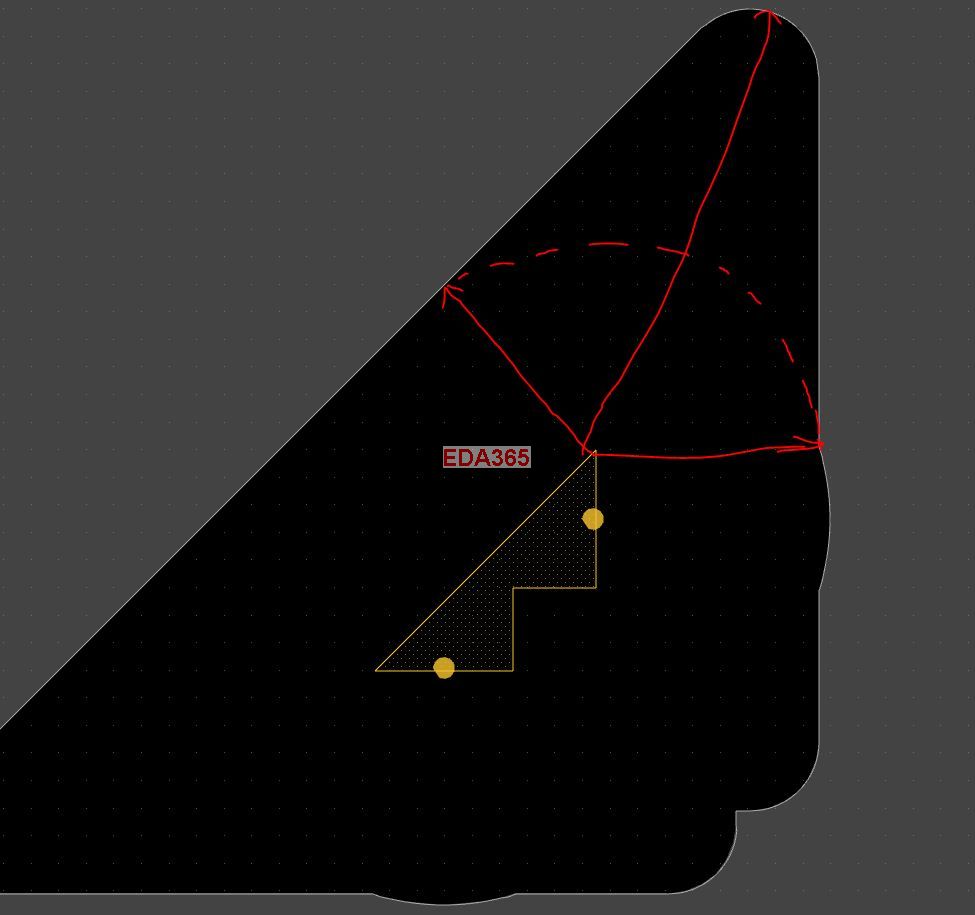

锐角的拐角避让距离严重超标

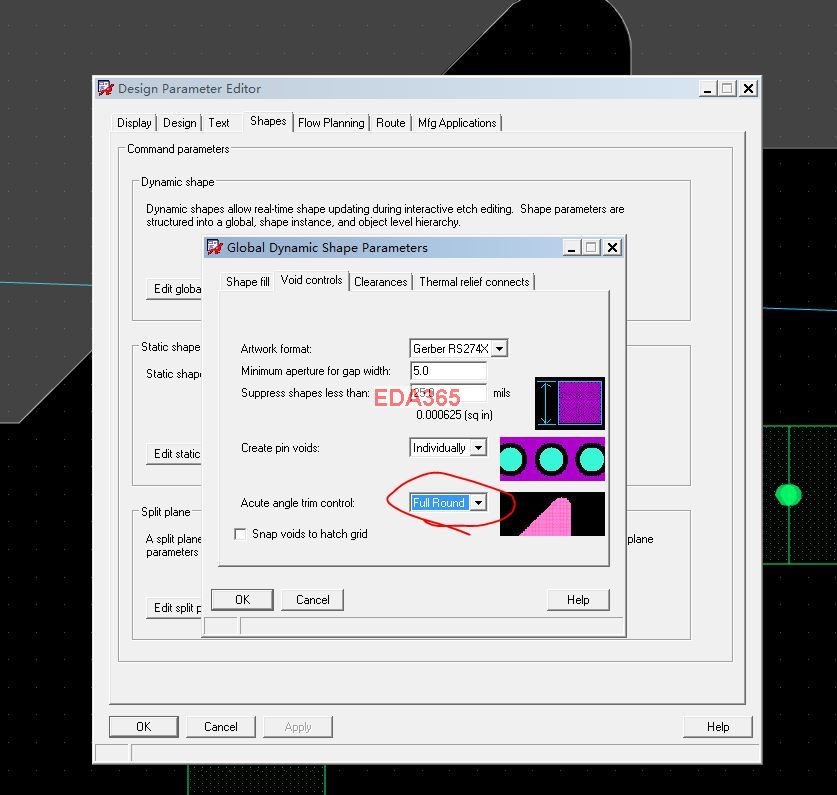

新的选项，把所有避让变成圆弧

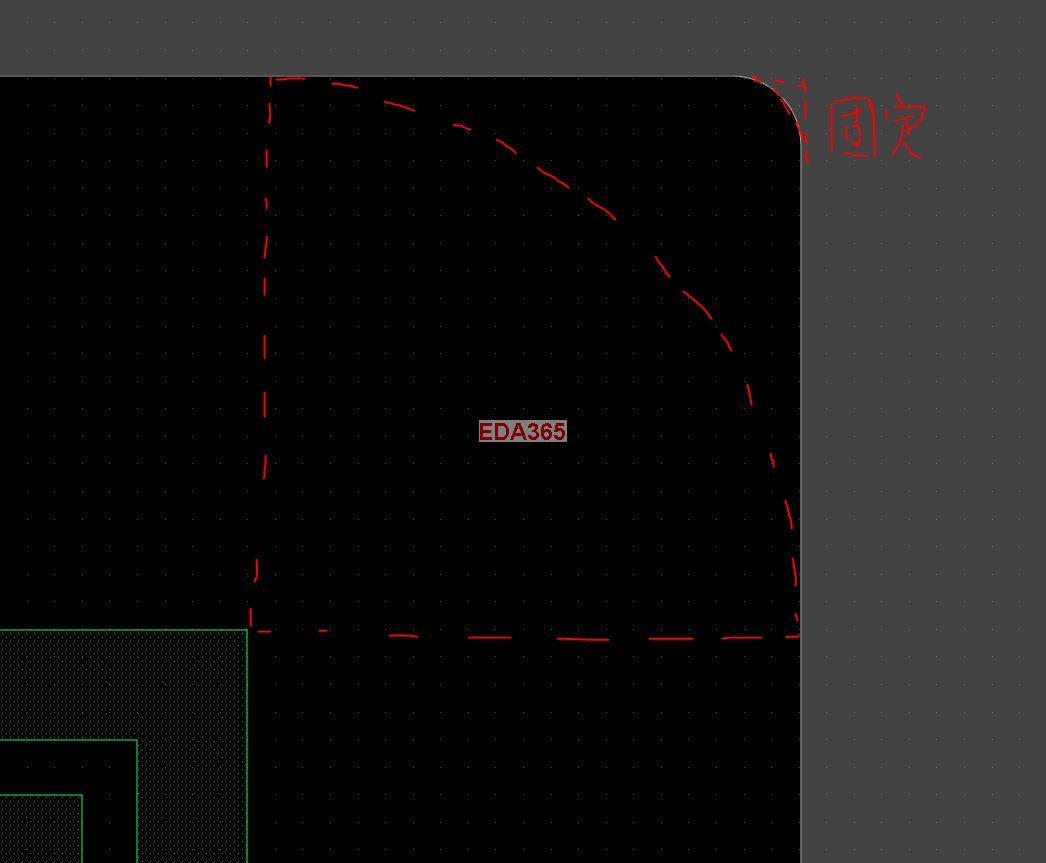

单纯的以一个固定的圆弧代替直角避让

角度越小，避让超标越严重

allegro的RF简直没法用了~

一般保守的方法是，删除，重来。

回复 rx_78gp02a 的帖子
会使用RF pcb?
有没有这方面的资料?

还不会用，不过它的功能不是很复杂，allegro的iff接口有问题！

是不太好用(但如图中还是有好的啊 ),不过,实际应用中小于90度的应该太少见了吧?

不明白什么意思，实际中好像没有用到这个功能啊

我表示 你可以设置shape---shape的间距为你要的 比如避让地1mm 然后画上anti etch然后再改小规则为0.5mm啊什么的再铺铜皮 保证按你的要求的来啊

画anti etch? 整板画,不难画吗?

难画吗应该不会吧 只是花时间而已  格点设小一点1mil 你要怎么弧度怎么搞都行 自动避让很多会有LZ那问题的
