请教Allegro中差分线阻抗显示问题

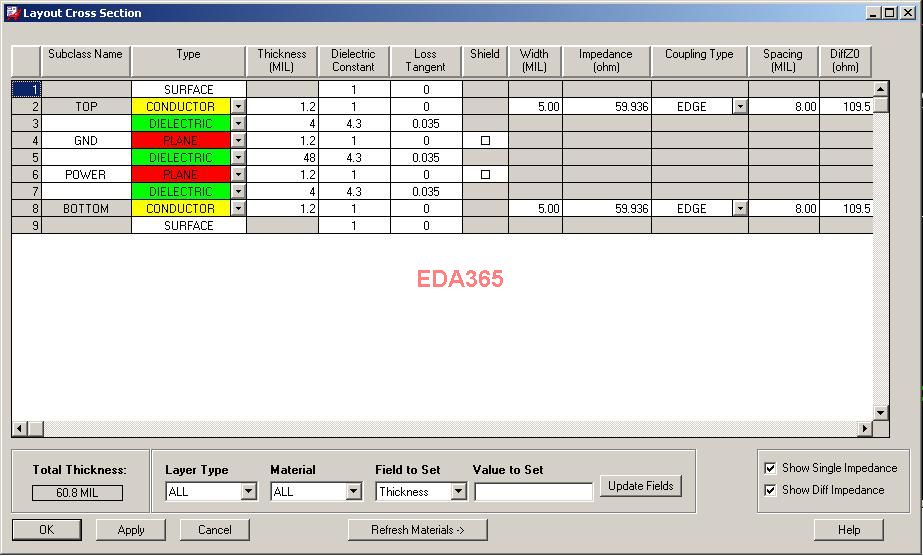

在Layout cross section设置好相关的参数后如下图：

图中显示单条微带线的阻抗是59.936ohm,差分阻抗是109.5ohm

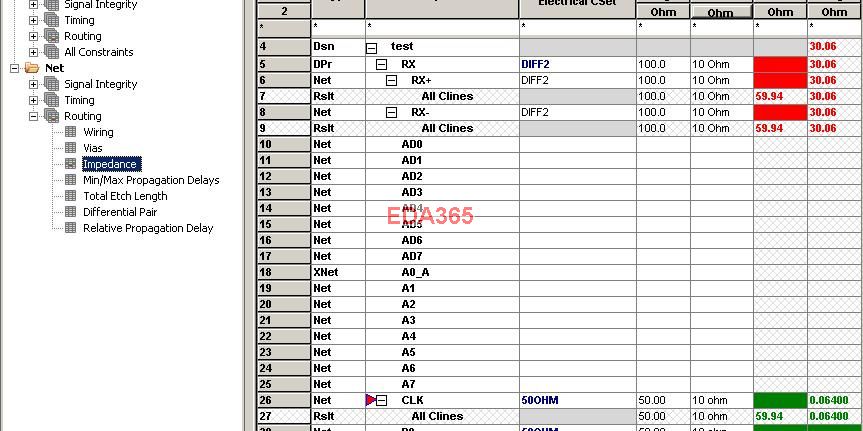

打开allegro constraint manager,在ECset设置好impedance参数，但是差分网络RX显示出来的
阻抗与普通网络CLK一样是单条微带线的阻抗，按道理RX应该显示109.5ohm才正确呀，请问
各位有留意过这个吗?

我知道大家基本都用Polar工具来算阻抗比较准确，但Allegro自带的这功能也有用，
至少可以电路中实时发现网络的阻抗状态是否符合需求。

呵呵，没人知道? 自己顶下

你的RX设成差分线了吗?

没搞过阻抗！

呵呵，看RX前面已经是DPR了，已经设成差分线了，谢谢！

嗯，有空有时间研究下，搞搞
