安装孔上的DRC问题
时间：10-02
整理：3721RD
点击：

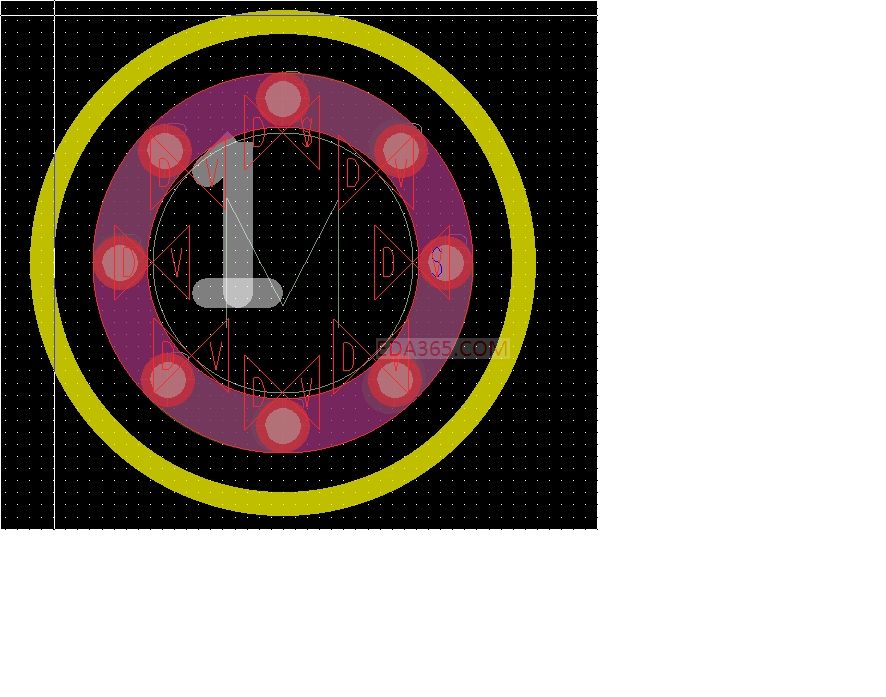

在画安装孔时,将VIA加到TOP/BOTTOM层的SHAPE上,出现DRC错误,怎样才能消除此DRC?

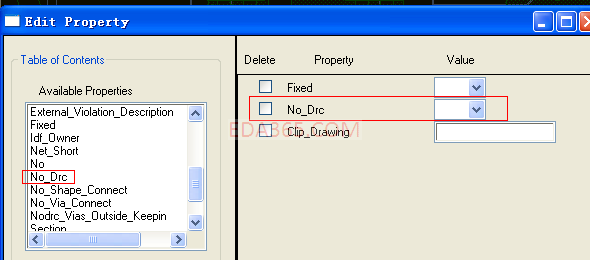

你的孔要是无属性的话，那就给过孔加上NO DRC属性，无视DRC：
谢谢楼上的回答;
好像还是不行,还请楼上的大哥说详细点吧;
焊盘在PCB上连接GND网络;
在做封装和PCB设计时都希望把DRC去掉.
在DRC项上，把检查同网络属性的设置 off掉，试一下
谢谢楼上的.
