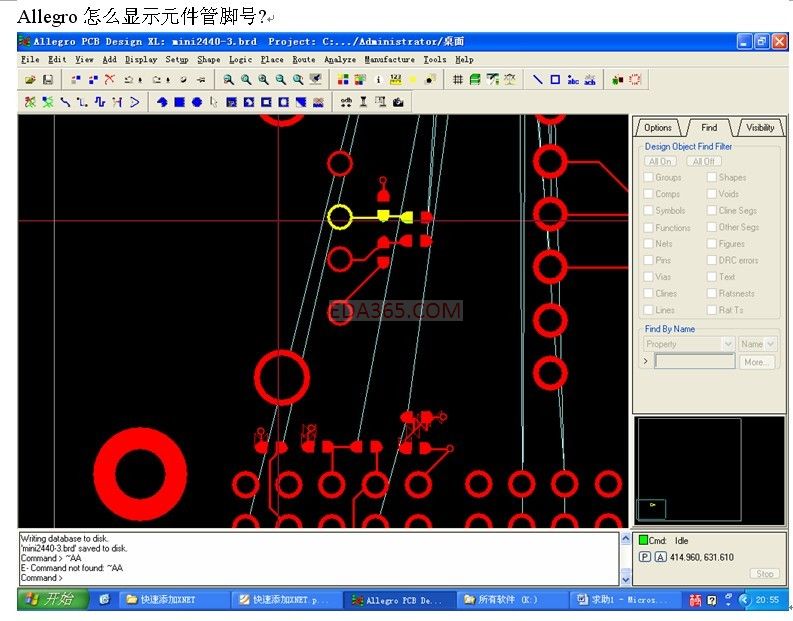

Allegro怎么显示元件管脚号？

你可是查看PIN的属性，这样就可以知道该PIN是元件的哪个PIN了

不能像PADS一样显示出来吗?

试了一下，没有成功，我用的是15.7

受教了

搞定了.呵呵

不过要把PAD 设为不要Fill   如果是实心的也看不到,要空心的PAD

焊盘填充是一方面，不过你也可以在优先级里调整一下，即使焊盘是填充的也没关系，只要颜色不一样应该就可以

嗯,好方法,

显示pin number，再查看pin number的字体属于哪个text 编号，再根据情况更改字的大小到合适的程度

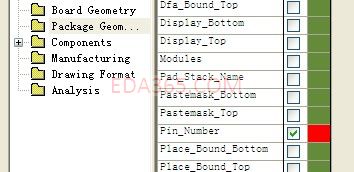

package geometry/pin number打开，如果字体比较大，改小一点就好

可以显示管脚名称吗

受教了，学习了，谢谢
