那封装时遇到的问题?

时间:10-02 整理:3721RD 点击:
我用pcb editor 封装向导做时,到

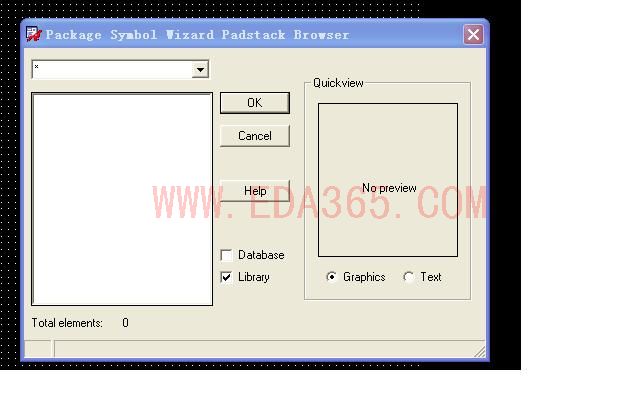

  附件图示那一步,就是选择PAD时,找不到相关的PAD.
不知道为什么?


查看一下pad放的路径对不

ok,解决了,谢谢楼上的了
