请教Allegro板层厚度的设置(已解决)

时间:10-02 整理:3721RD 点击:

问题一:在setup>>cross-section里面可以设置叠层,但是没有地方可以设置每一层的厚度。只有一个physical thickness,但是这个是一个总板厚度吧,而且看别人的demo板都是标准的63.8mil(如下图),为什么我自己新建的板子就是28.8呢?就算我将此处强行改成63.8,一点sum后就又变成28.8了。而且对应的每一层板层厚度在protel软件里面都是可以设置的。奇怪的是Allegro居然没这个功能?(但是16.x以后的版本好像有此功能,不过没试验过)


可能有人会说是在setup>>material里面设置,但是我把我的主板中的material详细参数和demo的比较过,详细参数都是一样的。难道只有给PCB板厂商说每一层多厚这样去做么?

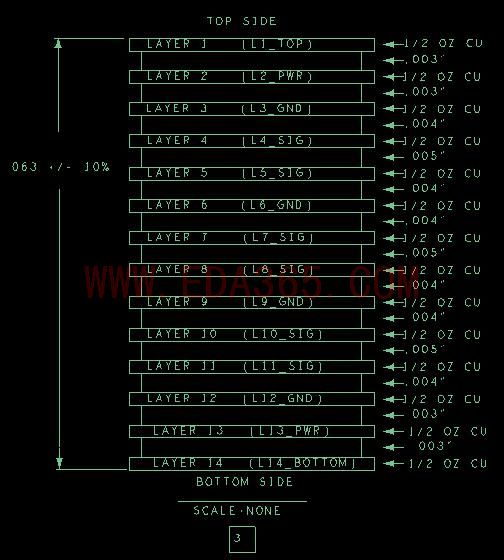

问题二:另外如下图所示:


此图是在一个demo板上截的图,像这种层压结构图是自己用机械图做出后导入的呢?还是Allegro可以直接生成的呢?

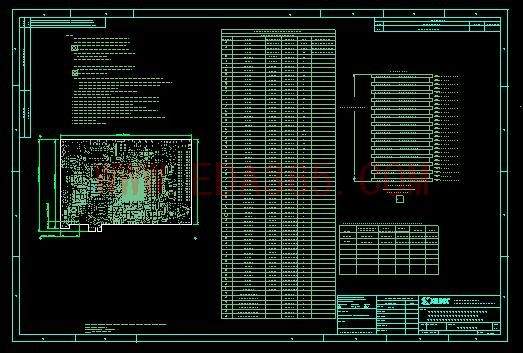

问题三:下图的这种加入图纸信息及公司信息的外框是怎么生成的呢?

导入的
当然你自己画也可以

谢谢,呃。那你知道板层厚度怎么设置吗?

厚度没特别说明  一般都用常用的吧
  各个层那个得算阻抗确定吧

多看 些资料

我baigoogledu都去过了,基本没有任何地方提到如何独立设置每层的厚度,我去资料区看看吧

那如果你制作PCB板的话,怎么给PCB板厂家说呢?比如六层板的层压图,不可能说采用常用的就行吧

资料区13页翻了2遍。尚未发现此类信息。

算阻抗啊~

意思就只给厂家阻抗,让它们去给你算层压?

借用下这个贴
http://www.eda365.com/thread-17288-1-1.html

第二幅图是怎样导入的?

第二幅图是由结构设计出来后使用Allegro导入的

好正典的问题,只可以答案都不是很满意,有什么高人来指点一下吗?
