GERVER文件中这个是什么？

孔位图
钻孔定位用的

小编可能是你的钻孔档的格式导错了,重新导改一下数据格式看看

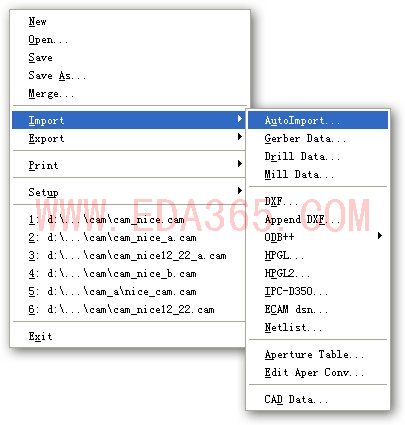

2楼小编，因为我是刚学，不太懂，我自动导入的，如图1所示：
哪个文档是钻孔文档，应当怎么设置，能详细一点吗?

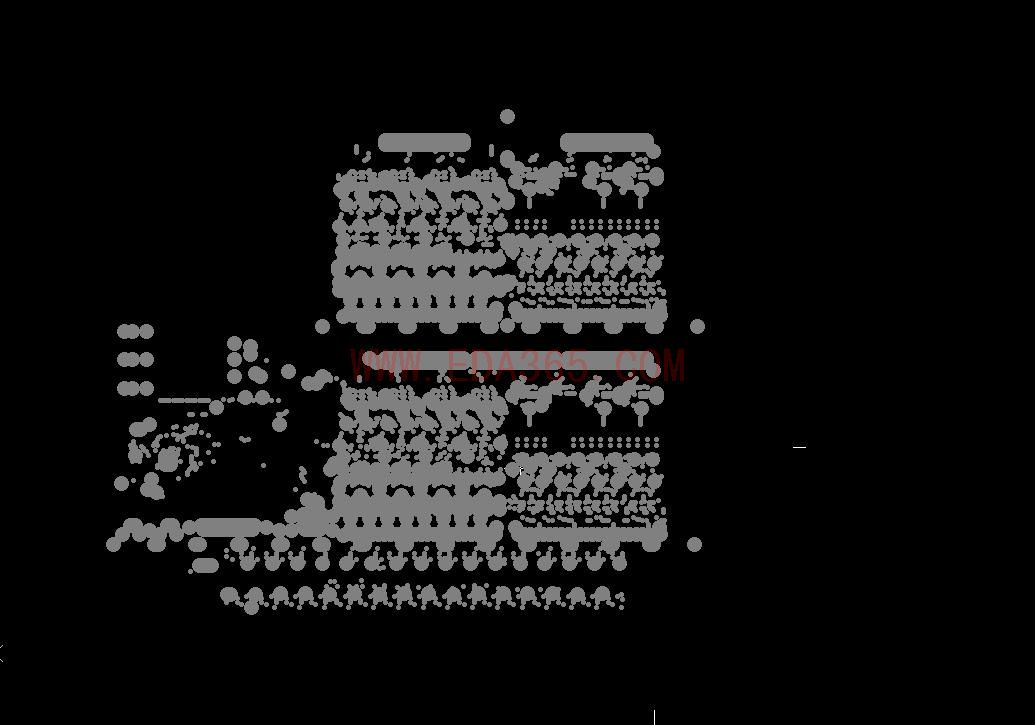

还有这个钻孔图为什么在板框外面，不和别的图层在一起?如图2所示：
[ 本帖最后由 y175813652 于 2008-12-24 10:01 编辑 ]

很明显是你导的gerber格式错误,你改一下格式就可以了

已经解决,是格式错误,原来格式是2:4,现改为3:5,就好了,谢谢
