继续犯错继续总结...

又画了新板子，遇到了新的问题，有些很麻烦，有些很简单，但是解决不了的问题都很麻烦。所以把几个找到了解决办法的小操作列给大家。现在收藏了许多材料，有时候想找一个操作，得翻半天...希望能有一点点用吧。更多的，作为自己的备忘...
更新symbol中的文字修改封装的文字面后，更新到工程中，需要勾选reset symbol text location，否则有些不能正确显示。为焊接方便，需要打印各元件的值，而原来自己做的封装没有添加Component value，编辑封装后，update，线条什么的能更新，但是仍然不能显示元件值。勾选后，可以显示。但是会重置文字位置，需要重新调整。
元件rename、反标

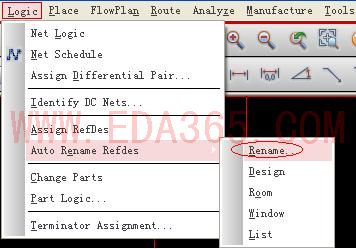

如图所示，
file:///C:/DOCUME~1/gcht/LOCALS~1/Temp/msohtml1/01/clip_image002.jpg

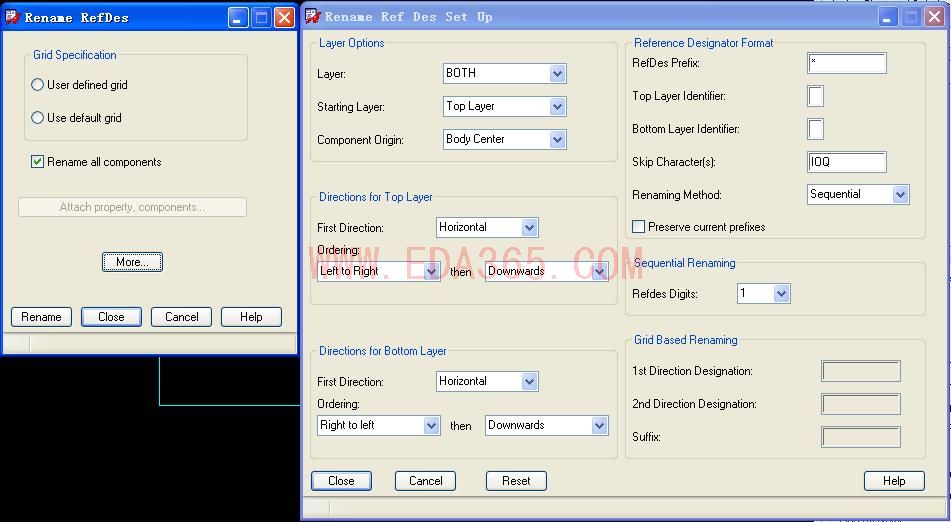

More里的设置：
file:///C:/DOCUME~1/gcht/LOCALS~1/Temp/msohtml1/01/clip_image004.jpg
Rename之后，需要将新的元件位号与原理图对应起来，而不能搞乱网络连接的关系。可以利用rename.log文件（工作目录下），把有old，new的行保留，其余行删除。把old和new用空格替换。然后把文件扩展名改为.swp。
在Capture里，
file:///C:/DOCUME~1/gcht/LOCALS~1/Temp/msohtml1/01/clip_image005.gif

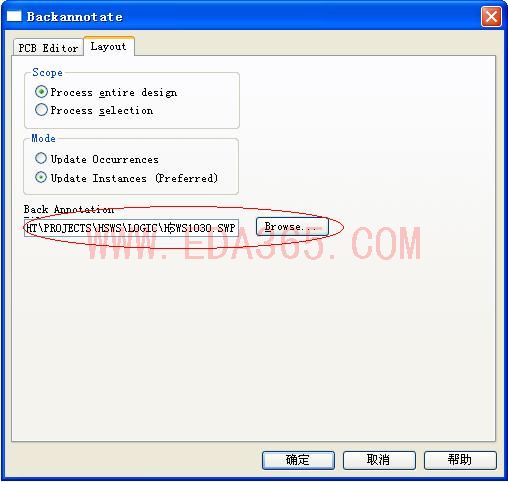

点击进入后在设置页面下，
file:///C:/DOCUME~1/gcht/LOCALS~1/Temp/msohtml1/01/clip_image007.jpg
选中刚才的.swp文件，确定导入，即完成回注。
需要主要的是，rename是不可撤销的，所以在rename之前保存工程。还有，每次rename要及时回注，如果在本来就不一致的原理图和PCB之间执行回注，有可能会把整个网表弄乱，后果不可预测…
在原理图中，给元件添加HARD_LOCATION属性，可以让元件在rename的时候保持标号不变。

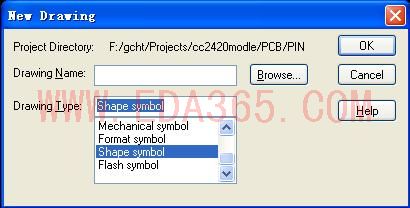

异形焊盘元件的制作第一步，制作shape类型的形状。可以从CAD导入（没试验过），也可以用Allegro画。file:///C:/DOCUME~1/gcht/LOCALS~1/Temp/msohtml1/01/clip_image009.jpg
同时制作阻焊层需要的shape。我是这么做的，论坛里有兄弟说用z-copy，extend的方法，没试验过还。
第二步，制作焊盘，begin层和阻焊层都选自己的shape。
第三步，用制作好的焊盘制作封装。
内层划分从材料里copy过来的步骤。经试验验证。
1)画ROUTE KEEPIN:
SetupàAreaàRoute Keepinà在右边Options下,设置成Route Keepin,Allà画框
应注意此步不能缺少,否则后面无法赋电源地网络.
2)画分割线
将同一层中要分割的不同网络用不同颜色高亮
Add àLineà在右边Options下,设置成Antietch,以及要分割的层à画线将不同网络分割开
3) 给电源地层的网络赋属性
例如:将VCC,VDD,GND分配到电源地层.
EditàPropertiesà从右侧Find中选Net,Moreà将VCC,VDD,GND选中à Applyà赋予No Rats,Route to Shape属性à结束Edit Property编辑状态.
4) 将网络分配到相应区域:
EditàSplit PlaneàSet Parameter(一切都OK)
EditàSplit PlaneàCreate
如果修改了分割线，需要重新分配，修改完成后重新create即可。
在allegro里拼板把需要拼板的板子全部显示。Toolsàcreate module，然后全选整个板子，整个板会高亮，在命令行里输入x 0 0 回车，选定参考原点。会弹出保存对话框，输入保存的文件名，后缀为.mdd，保存在PCB文件所在目录。在要拼板的大板框里，计算好各小板的坐标。Placeàmanuallyàadvanced settings勾选library，placement list标签中，下拉菜单选择module defination。选择需要放置的模块，输入放置的坐标。弹出对话框，给模块起一个名字，这个名字将成为refdes的前缀。
这种方法可以完成叠层设置相同的不同板子。

按顺序上穿图片
