pads在做元件封装时，可以做非金属化方形孔吗，怎么做

我用的是比较古老的2005版本，sp2的。 这个版本的封装设计中不知道在哪里做，
设计时需要经常用到方形非金属化孔 固定塑料外壳元件，但就是不知道怎么做，每次都是用圆形代替的，特此请教一下各位！

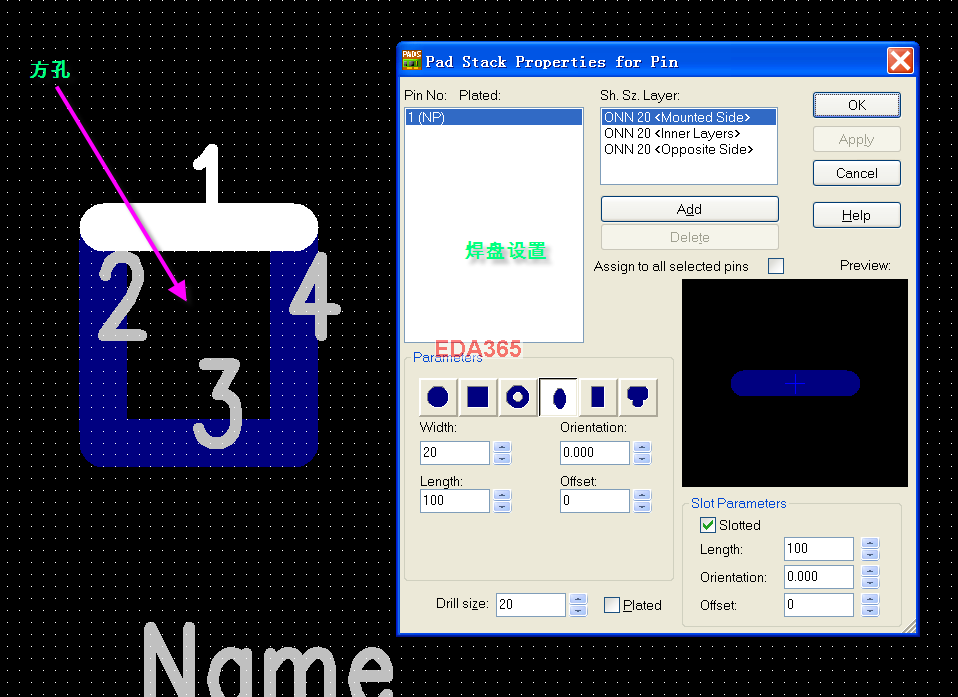

可以将四个焊盘围起来成一个方孔．
如下图设计：

好像只有长条型的椭圆型的吧，没有孔没有方型孔吧，

做 不  了方形孔

孔内非金属化的话就做开槽吧(即板框修改)

我也不会！等待高人指点！

使用Board Cut Out

这个问题在你做NPTH焊盘的时候有一个“选项”勾掉！

做槽孔吧，根据工艺建议孔径做0.65mm以上。非金属化在属性中取消Plated的钩就可以了。

封装里面好像没有板框啊

好像也不能做出正方形的孔

非金属化可以 问题是元件的引脚是正方形的  我觉得孔正方形比较合适

老大，这个方法还真行，虽然元件封装多了几个引脚，thank you！

jimmy小编这方法不错啊，哈哈

变则通，受教了，谢谢！
