请教各位POWERPCB的几个层问题!

时间:10-02 整理:3721RD 点击:

各位大虾:你们好!很高兴认识你们!希望我们能成为好朋友。

我以前是用PORTEL的,现在学POWERPCB有很多问题不明白现向大家请教。

1.画阻焊层在那层画。

2.画防焊层那层画。

3.画机槭层在那层画。

4.画禁止布线层在那层画。

POWERPCB跟PROTEL这些都不一样,请指教。

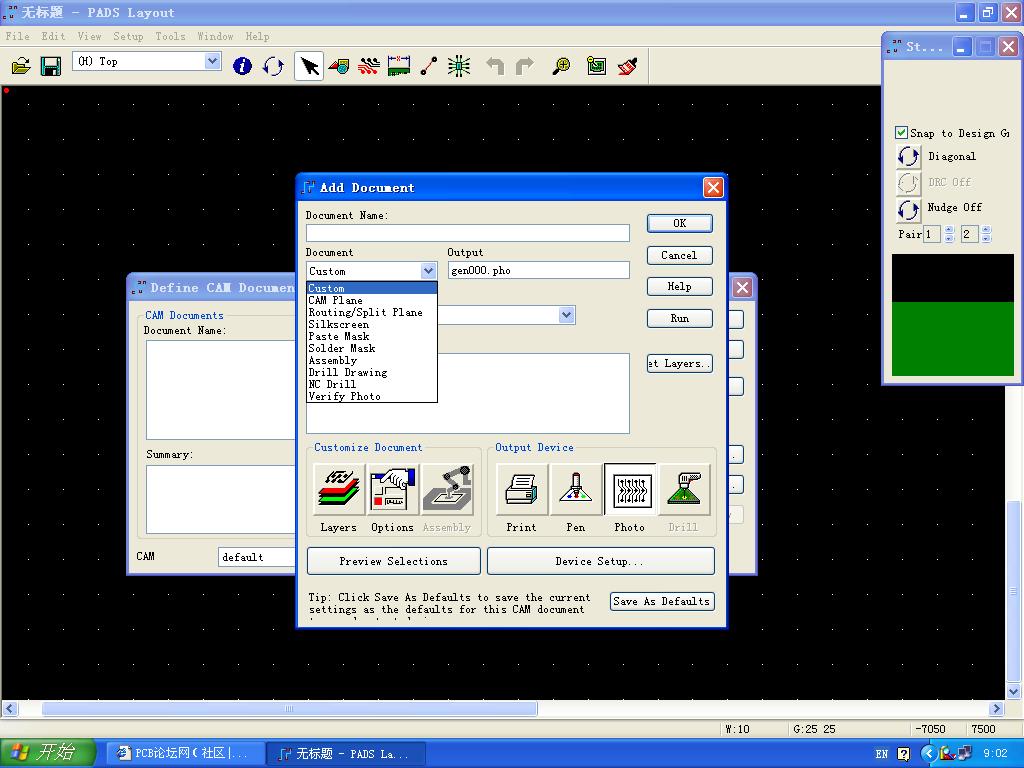

看以上这个图进去就明白了。

3.画机槭层在那层画。

4.画禁止布线层在那层画。

这两层好像没有吧!
