求电路原理分析
时间：10-02
整理：3721RD
点击：

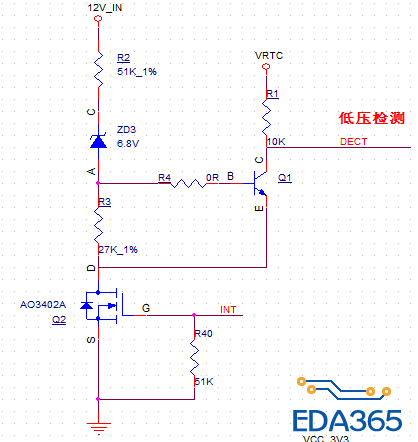

请问下图电路的功能原理
电压正常的时候，VBE=0.7V,即VR3上面的电压为0.7V,计算得知R2上面的电压至少VR2=51*0.7/27=1.32V，计算出V12V_IN=8.8V左右，当电压低于12V_IN的电压低于8.8V的时候，Q1不能保证Vbe=0.7，而使DECT输出为高。int信号为低压报警开关。
12V_IN低于8.8V时，Q1断开，DECT输出高电平（VRTC）。INT为高电平时，上边的检测电路打开；INT低电平时，上边的检测电路关闭。
