双面板阻抗计算模型
学习到了重要的一课！小编确实是高手又热心啊！给你点个赞！也给PCBtime点个赞！
就这个了。通常双面板走线和地距铜皮离要近一点，不然走线是很宽的。

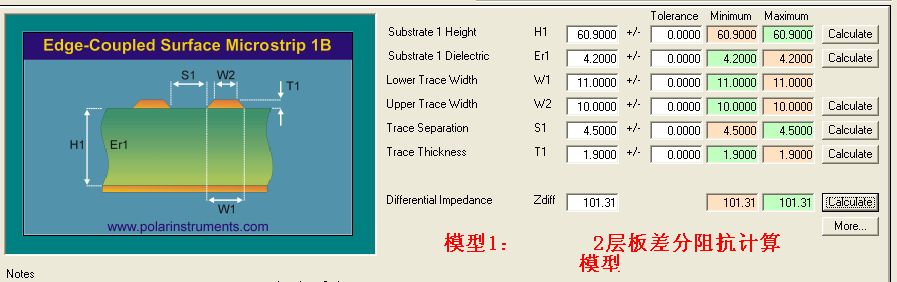

这个感觉不对吧，对于差分两层板计算阻抗的模型我们时这样计算的，看一下对不对
你这样算没问题啊。你疑惑的点在哪里。

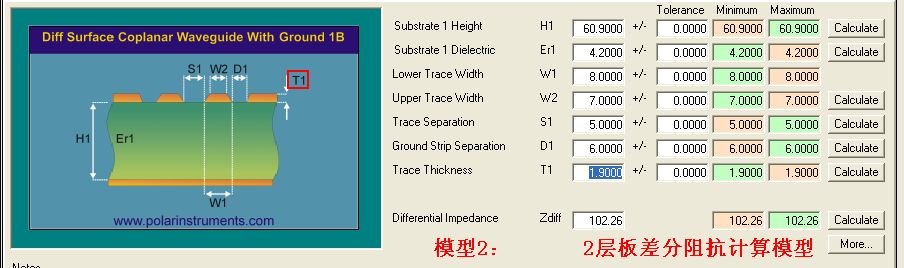

对于2层板的阻抗计算也就是说还是要参考另外一层的，上面的第一种是完全参考另外一层计算的，下面的模型是参考第二层和周围的铜皮计算的，也就是说这两种计算阻抗的模型都可以是这样的吗、谢谢
当然是不可以的。如果你实际走线旁边是有地铜皮（并且铜皮够宽，地孔够密，与走线的距离够近）对你走线的阻抗影响是很大的。
看你自己想做什么结构。
双面板 我选共面阻抗模型
我没有表达清楚，我的意思是如果采用上面的模型一进行计算就意味着周围没有铜皮，如果采用模型二共面阻抗时周围就按照计算的间距进行铺铜皮处理，也就是说这两种方法都可以进行计算达到你想要的阻抗，是这样的吧，嘿嘿
恩，是的。

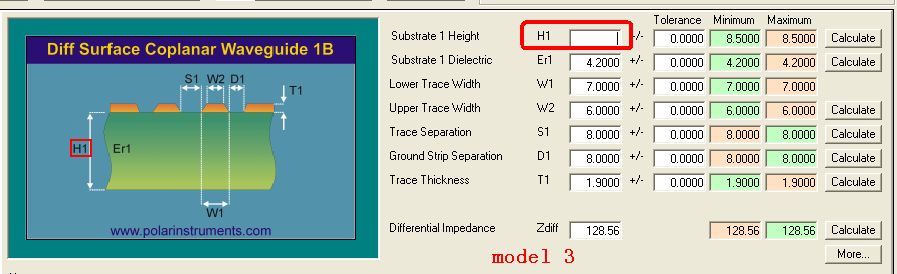

感谢小编，感觉线还是有点粗，单线好像没法控制，线粗的到了20mil只有，这个模型计算差分与模型二有什么区别，H应该在这个模型里面填写多少?

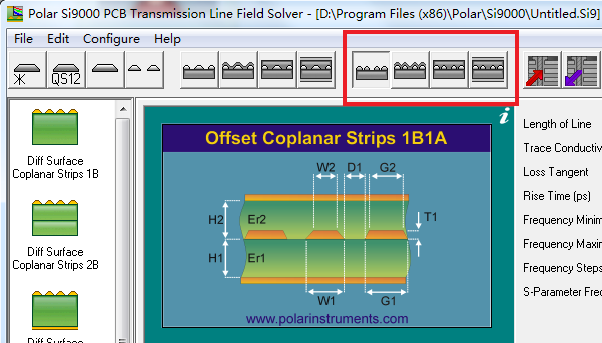

高手请教一下，请问一下对于双面板的阻抗计算，在si9000里面计算的模型是那个，差分的，现在发现用里面的模型计算阻抗的线很宽
