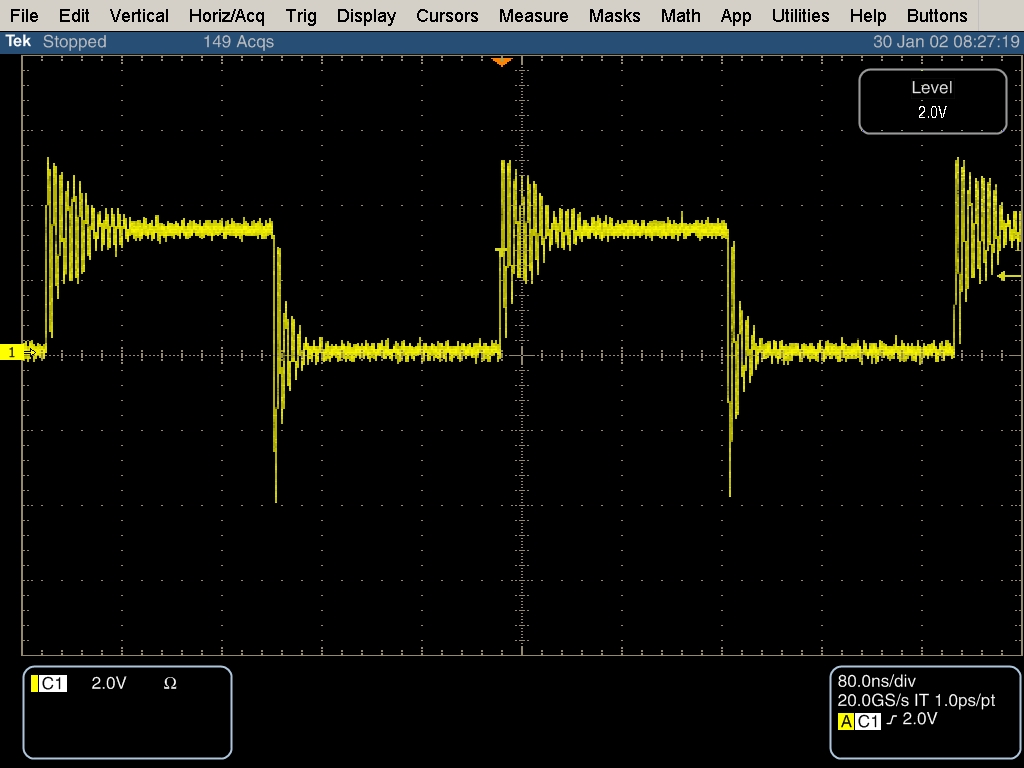

大家帮忙看一个时钟波形？

 大家帮忙分析一下这个时钟波形是什么原因?个人觉得是匹配电阻问题。

那一般源端串行多大的电阻?谢谢了。

明显的过冲现象。改变匹配电阻可以解决。匹配的选择可以仿真一下

这样的时钟能工作么?呵呵，过冲在这里看来还是小问题， ringback才是问题

源端匹配22欧姆差不多  试一下。

请问用的是不是有源晶振?源端匹配电阻可以大一点，我用过1K。

在努力学习中。

出了过冲的问题，还有很强的高频寄生谐波。应该是时钟电路的布线和屏蔽有问题。

33欧姆

端接负载了吗?

我曾经遇到过这种情况是因为两块班子之间要传输数据及时钟，当电缆没有接到接收端时进行

测试会出现这种问题，其实还是阻抗不匹配的原因。

源端串个电阻
