PADS能像Protel一样设置灌铜跟其他物体间的间距?

时间:10-02 整理:3721RD 点击:
PADS能像Protel一样设置灌铜跟其他物体间的间距?
比方说,我想设置灌铜跟板框线的间距,想设置灌铜跟走线、跟PAD的间距,怎么设置?
不知道PADS中是如何设置的,请高人解答一下,感激不尽!
谢谢!

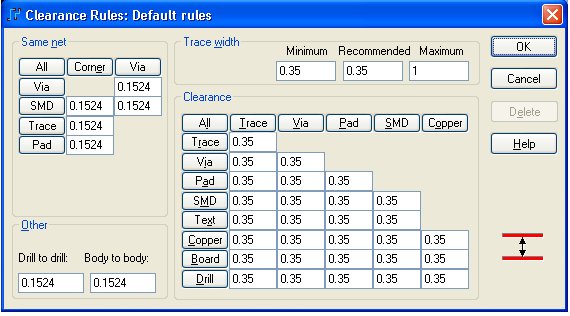

谢谢xfcy!我明白了!但是发现我的这个设置间距的对话框跟你的有一点区别,请看:

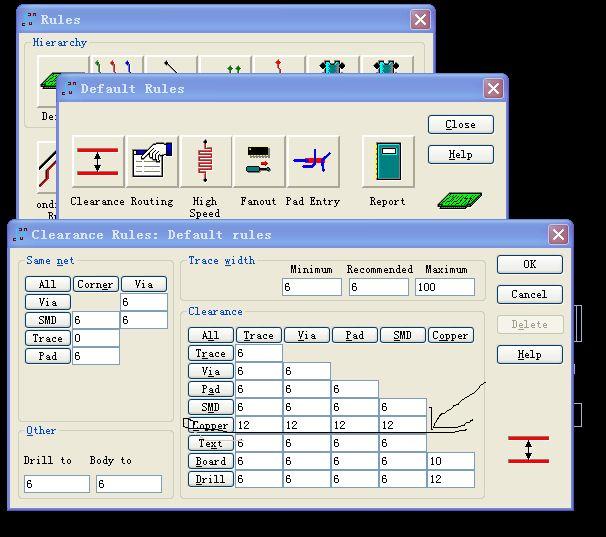

你的是这样的顺序下来的:

All,Trace,Via,Pad,SMD,Copper,Text,Board,Drill.

而我的是:

All,Trace,Via,Pad,SMD,Text,Copper,Board,Drill.

也就是说,我可以设置Copper跟Copper之间的间距,而你的似乎就不能这样了……

软件安装的问题吗?没有安装好?

我的是2005,你的是2007。

你眼力很好,我都没发现,

很细心,不愧是做工程的!呵呵!
