做元件封装出现的问题

做元件封装的时候

元件外形是在top层用2d线画的，因为软件自带库文件的封装也是这样的

可是做cam的时候，在silkscreen top却看不到元件外形

很是纳闷，后来我在做封装的时候元件外形用2d线在all layer画,就有显示外形

这是什么原因阿?

如果在top层用2d线画的，选中Setup-Display colors将Res.Des 那一项的颜色为可见颜色就可以

在CAM输出时top层要输出Res.Des项

liyun，在做元件封装的时候Setup-Display colors里面根本就没有Res.Des这一项

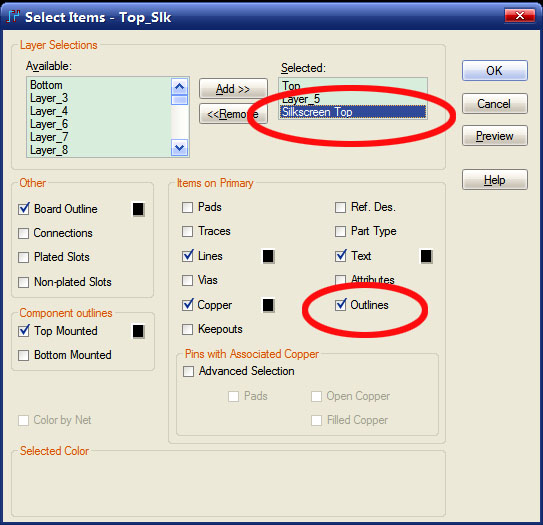

如图，你的丝印外框是放在哪一层的，就要将相应层的outline勾上。图中我使用的是ipc-7351的库，他的外框是放在silkscreen 层上的，所以必须将该层的outline勾选才可以出。

做元件封装的时候是在top层做的

丝印是在top silkscreen 层的

但是没有显示，必须改封装，将丝印放在all layer 才可以

top silkscreen 颜色没有打开，把黑色换一下
