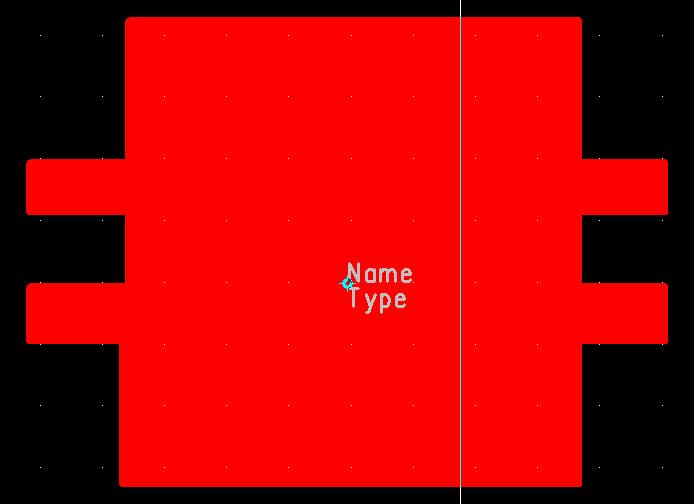

这个焊盘怎么做个？

做好后必须生成那些文件后，才能用Pad Designer打开?

谢谢同仁帮忙。

做成Shape！

可否具体些，我做成了SHAPE但而后就不会做了，因为无法被PADDESIGNER读出。

也就无法在做元件时，从layout->pin中调出此焊盘。

谢谢

1.先做一个shape symbol

2。在PAD中添加做的SHAPE

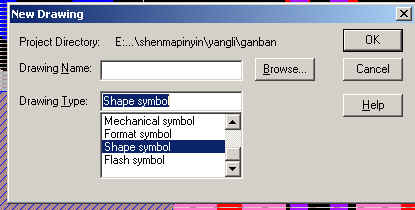

1.先做一个shape symbol 如 图1

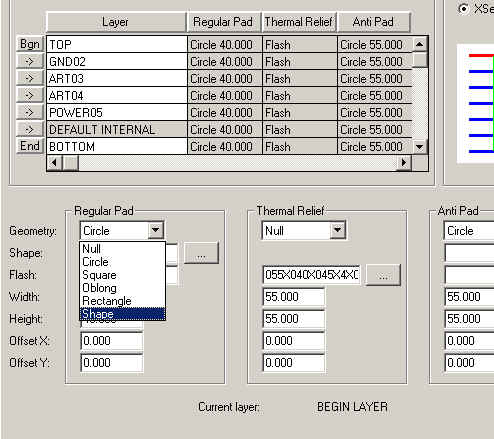

2。在PAD中添加做的SHAPE  如图2

非常感谢，原来PAD中，对形状的选择还有这么个。看来还是我太粗心。

多谢同仁帮忙。
