请教allegro打印: 封装1:1打印之焊盘！

感觉allegro打印功能不及dxp的, 1:1打印封装时想看到"焊盘"以及"打孔 holes", 可是holes打不出来！请教指点！

setup/ｄｒａｗｉｎｇ　ｏｐｔｉｏｎs裡面display將display drill holes打開

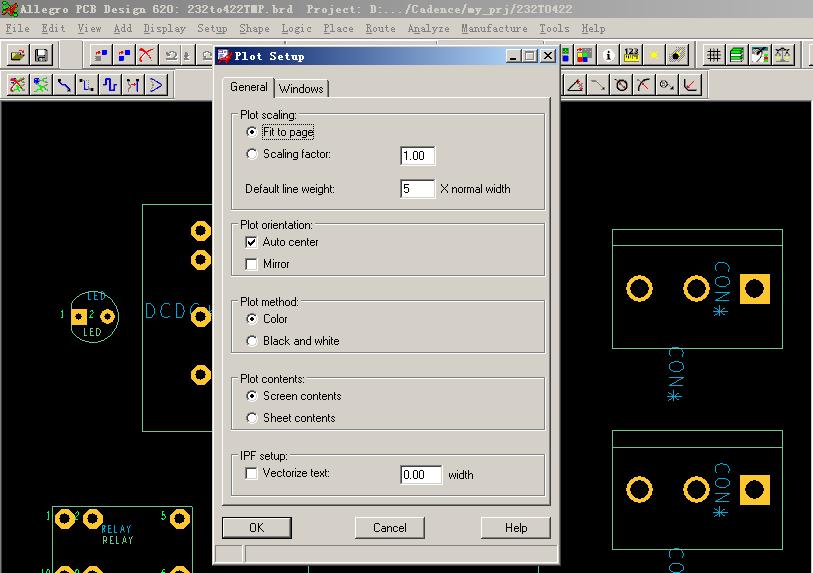

谢谢, 不过已经设置了setup -> drawing option -> display plated holes(已选)

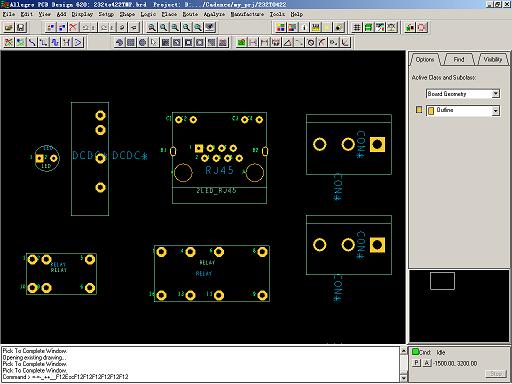

能显示hole , 想让打印机打出pad 以及 hole ,就是打不出.

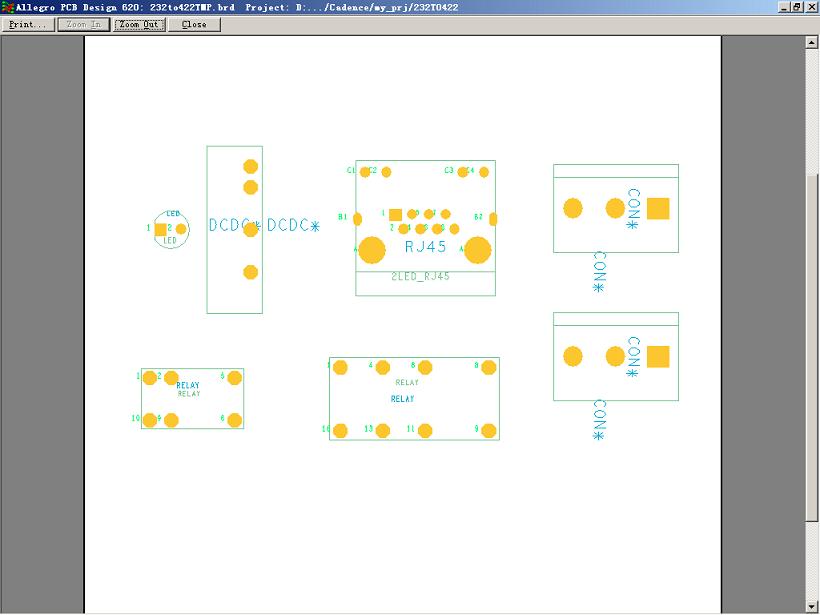

可以看出上面 hole 打印不出来, 而且打印机确实也打印不出来！

现在懂了：

方法１：在NC Legend步骤后，是可以看到焊盘的，只不过在画PAD时drill figure和hole形状大小一样即可！

方法２：做完gerber文件后，利用cam软件来打印。（推荐）
