请教下用芯片厂商提供的眼图工具怎么看信号质量

对eye mask。满足eye mask就是满足SI基本要求。

你好，谢谢你的回复，但是这个工具本身没有提供眼图模版。
这个软件是用来看pcie3.0信号的眼图的。

对协议里有eye mask。

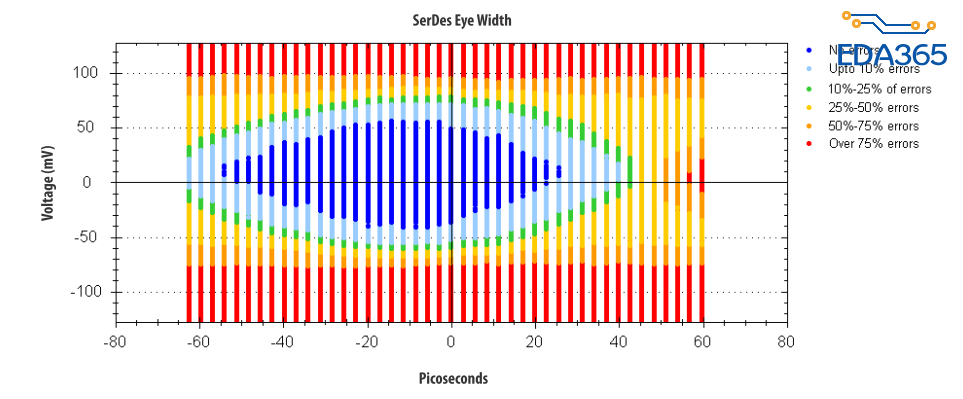

这个眼图右上有写出no error为蓝色部分，和起对应的相位和幅值对比。
理论上这个蓝色区域中央的相位应该在0ps，交叉点到0ps延时差应该相同，且幅度应该满足threshold要求。

不在中心点是因为CDR的问题，差不多类似于没有校准。
