大家一起看看iPad的主板

时间:10-02 整理:3721RD 点击:

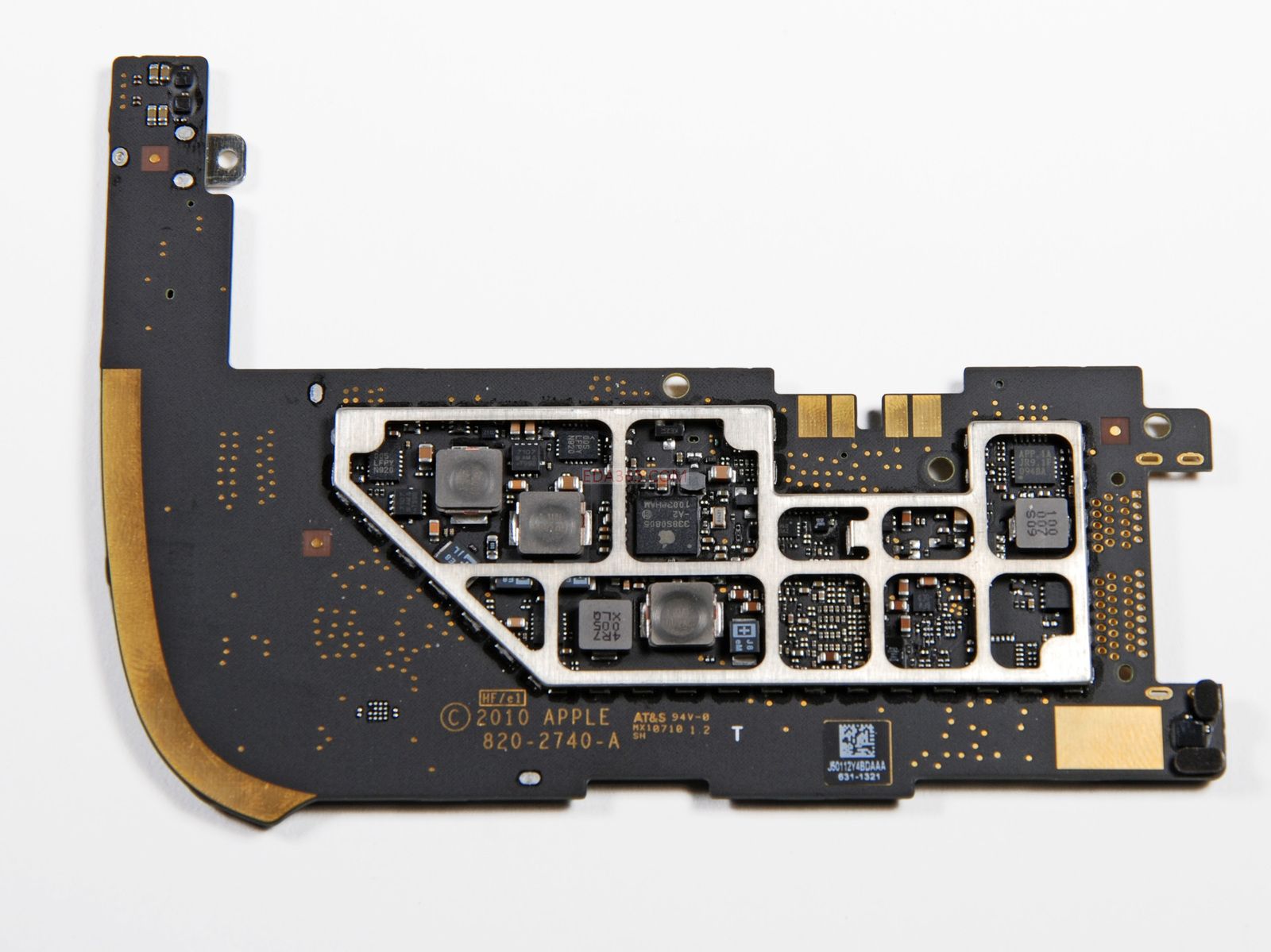

我有一个疑问,第三副图中左边的大铜箔是做什么用的

主板是有AT&S生产的。 作为欧洲与印度最大的印刷电路板生产商,自1987年成立以来,奥地利技术及系统技术公司(AT&S)已发展成为欧洲与印度最大的印制电路板制造商,并在中国建立了大型生产基地。AT&S在HDI微孔电路领域具有强大的实力,主要应用于移动设备。
电池保护板由compeq生产,华通此前就为ipod,iphone生产刚挠结合板。

不错,看看,开开眼界

起保护作用

你是想说,接地,ESD吗?

ifixit拆解的时候,这么说 The gold strip on the curved edge most likely helps ground the board against the "steps" cut into the aluminum rear case.

是的
我觉得是用来接机壳的地的

欧洲最大PCB制造商奥特斯(AT&S)豪掷6.2亿美元落户重庆
近期,重庆两江新区吸引欧洲最大的印刷电路板生产商奥特斯(AT&S)集团入驻,奥特斯拟投资 6.2亿美元,生产手机、掌上电脑等手提电子产品以及汽车所需的高技术印刷电路板。此项目 是奥地利在华一次性投资最大的产业项目,一期建成达产后年产值可达30亿元。

进来学习一下

apple的所有硬件是自家设计的还是外包给别的公司设计的?

长长见识 呵呵

回小编,我认为是接地,并且这个地会跟单板的数字地隔离。
我们公司的通信主板常常会有类似的设计,只是阻焊开窗没有apple的那么大。

学习下!

国内东莞有家叫“三株”电子的,说Iphone的主机板,是他家做的,不晓得了~
